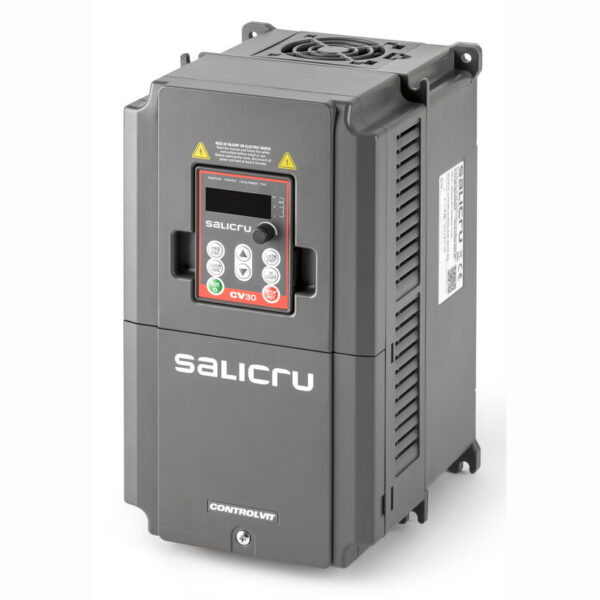

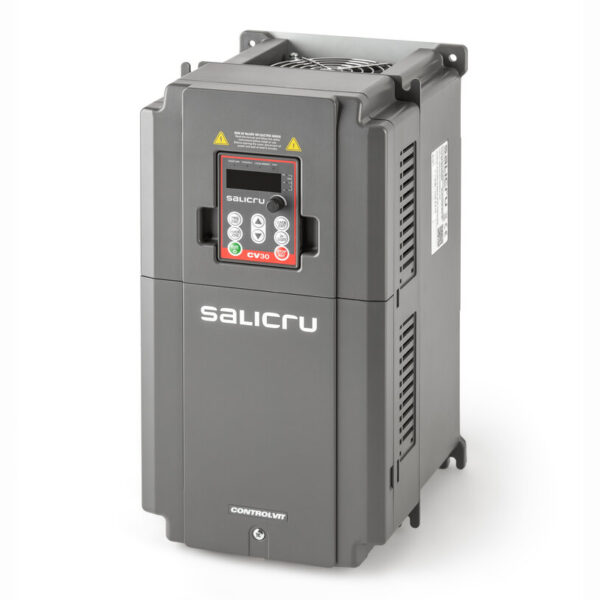

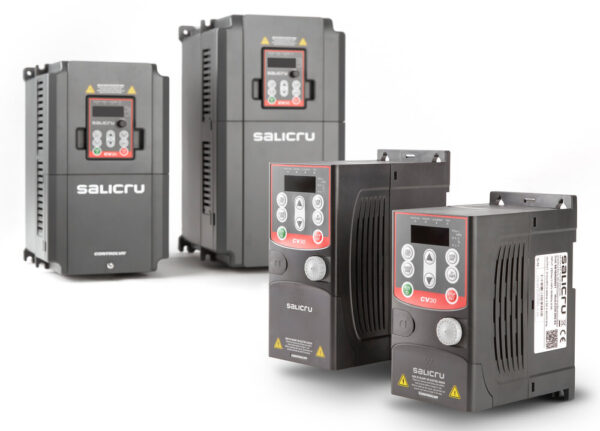

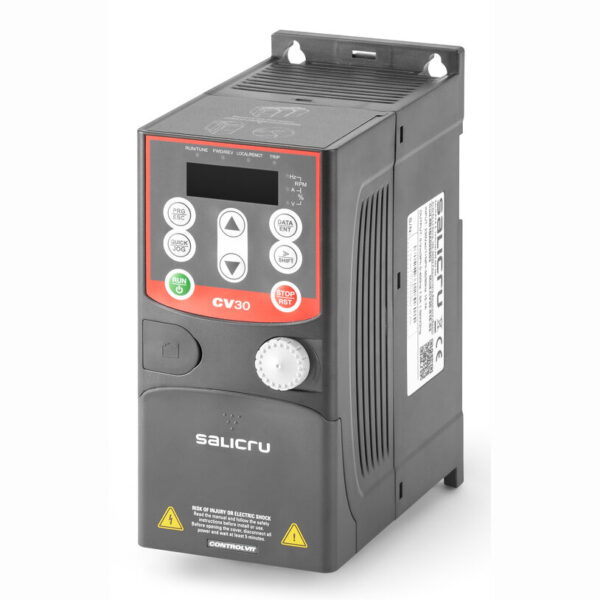

CV30
Frekvenciaváltók 0,4 kW–7,5 kW teljesítménytartományban
Általános célú vektoros frekvenciaváltók
A Salicru Controlvit CV30 frekvenciaváltó sorozata kiemelkedik kialakításával, megbízhatóságával, kompakt méretével és egyszerű kezelhetőségével. A felhasznált alkatrészek magas minősége, a fejlett funkciók és a sokoldalúság ideálissá teszik kis teljesítményű motorok (0,4 kW–7,5 kW) meghajtására a legtöbb alkalmazásban. Elérhető egyfázisú (230 VAC), illetve háromfázisú (400 VAC és 230 VAC) betáplálású kivitelben is.
Fejlett, szenzor nélküli vektoros vezérlése – amely két különböző algoritmust alkalmaz az elvárt teljesítmény függvényében – nagyon alacsony fordulatszámon is nagy nyomatékot biztosít. Ezen felül automatikus energiatakarékos funkcióval rendelkezik, amely jelentős fogyasztáscsökkenést eredményez, különösen szellőztetési, vízkezelési és öntözési alkalmazásokban.
A CV30 a legtöbb géptípusba integrálható, szivattyúk és ventilátorok vezérlésére is alkalmas. Tipikus alkalmazási területek többek között:
szállítószalagok, keverők, kompresszorok, emelők, fűrészek, vibrátorok, prések, polírozók, sorompók és gyorskapuk, centrifugál- és búvárszivattyúk, fúvók, szeparátorok, ipari mosógépek, mobil kocsik, pozícionálók, díszszökőkutak, adagolók, légelszívó berendezések, ventilátorok, reklám- és mobil színpadok, húsipari, textilipari és csomagológépek stb.
Fejlett PID szabályozás
Választható V/F vezérlés
Egyszerű PLC és többfokozatú vezérlés
16 sebességfokozatos vezérlés
Dinamikus fékmodul

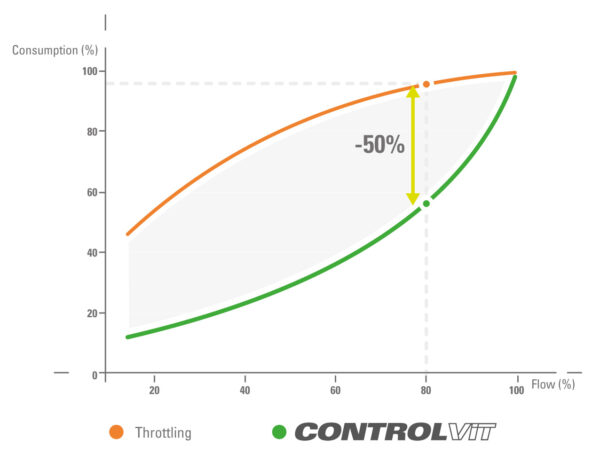

Automatikus energiatakarékos üzemmód
Külső kezelőpanel
Beépített potenciométer
RS485 Modbus RTU kommunikáció
SLC Greenergy Solutions
Felügyeleti és menedzsment szoftver
Salicru garancia
Kezelőpanel és potenciométer – mindig tartozék
Modelltől függetlenül a sorozat minden frekvenciaváltója alapfelszereltségként tartalmaz kezelőpanelt (levehető vagy fóliás kivitelben, modelltől függően), valamint analóg vagy digitális potenciométert.
Beépített dinamikus fékegység
A 30 kW-ig terjedő modellek beépített dinamikus fékegységgel rendelkeznek; ilyen fékezési mód igénye esetén (nagy tehetetlenségű terhelések vagy gyakori fékezés) csupán külső fékellenállást kell csatlakoztatni.

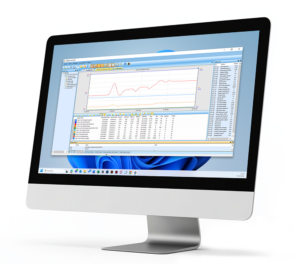

VITdrive szoftver
Lehetővé teszi a frekvenciaváltók PC-hez csatlakoztatását, konfigurálását és felügyeletét, megkönnyítve az üzembe helyezést és a karbantartást.
Funkciók:
Paraméterbeállítási fájlok importálása és exportálása
Paraméterek megjelenítése és módosítása
Programozott és alapértelmezett paraméterek gyors összehasonlítása
Oszcilloszkóp akár 10 csatornával, adatmentéssel, exportálással stb.
Többszörös felügyelet: egy PC egyszerre több frekvenciaváltót is képes monitorozni

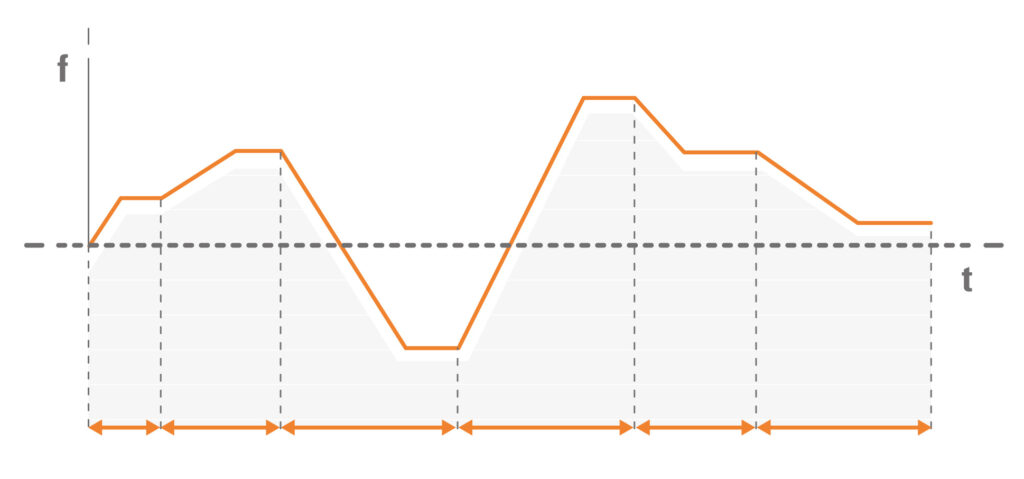

Többfokozatú sebességvezérlés és egyszerű PLC
A többfokozatú sebességvezérlés lehetővé teszi a frekvencia alapjel kiválasztását négy többfunkciós bemenet kombinálásával, így akár 16 különböző sebesség állítható be.
Az egyszerű PLC funkció használatával a CV30 és CV50 sorozatnál ugyanez a 16 lépés és azok időtartama bemenetek kombinálása nélkül is beállítható. Választható az ismétlődő ciklus vagy az egyszeri lefutás is.
Ez a funkció sok esetben feleslegessé teszi külső vezérlőelem alkalmazását.
Modbus RS-485 kommunikációs port
Minden frekvenciaváltó rendelkezik Modbus RS-485 kommunikációs porttal, amely lehetővé teszi a kapcsolatot más eszközökkel, például PC-kkel, PLC-kkel, HMI-kkel és SCADA rendszerekkel.
A Modbus az iparban legelterjedtebb kommunikációs rendszer, és a legszélesebb körű eszköztámogatással rendelkezik.
Beépített energiamérő
A CV30 és CV50 sorozat beépített mérővel rendelkezik a frekvenciaváltó által fogyasztott kWh mérésére. A mérés tesztelés esetén leállítható, kezdőérték állítható be, nullázható, valamint Modbus kommunikáción keresztül is elérhető.
Fejlett vektoros vezérlés
Hirtelen terhelésváltozás esetén, akár 0,5 Hz-es motorfordulatszámon is, a sebesség állandó marad, és a rendszer képes a teljes terheléshez szükséges nyomaték biztosítására.
Opciók
TARTOZÉKOK

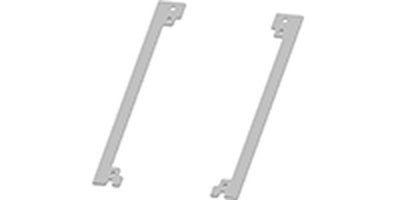

Peremes szerelőelemek
Lehetővé teszik a poros környezetben történő üzemelést anélkül, hogy az a berendezés megbízhatóságát és élettartamát befolyásolná. Ilyen szerelési mód esetén a frekvenciaváltó elektronikája tiszta térben helyezkedik el, míg a hűtőborda a környezet felé van kitéve, biztosítva a megfelelő hőelvezetést.

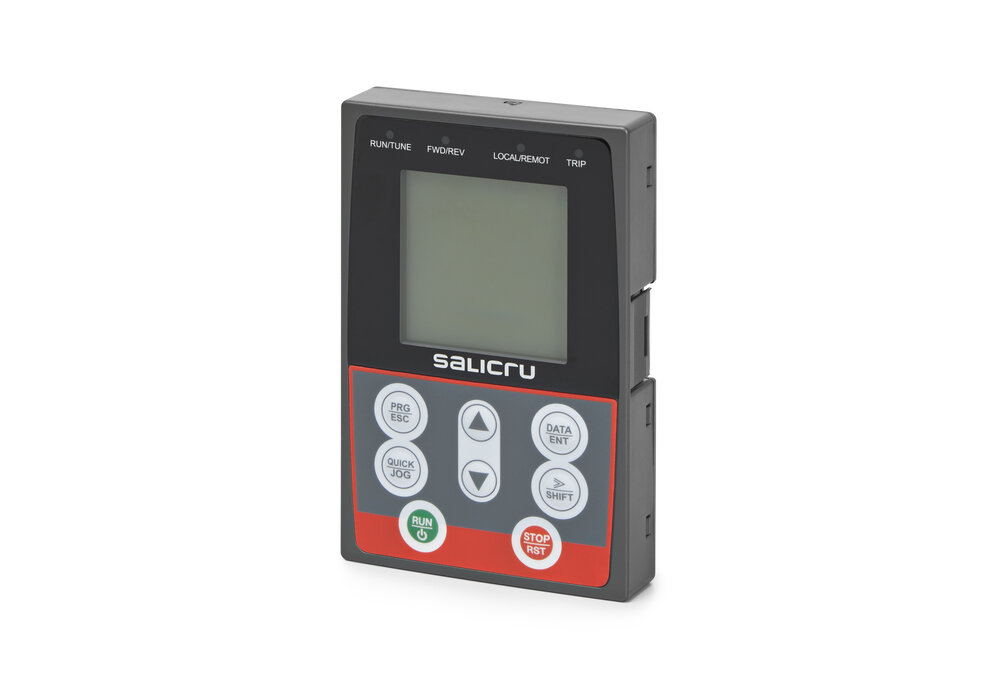

Kiegészítő kezelőpanelek
Lehetővé teszik a fóliás billentyűzettel rendelkező frekvenciaváltók távoli vezérlését, valamint a paraméterek másolását.
A CV50 sorozathoz opcionálisan elérhető egy fejlett LCD kezelőpanel, amely kiválthatja az alapfelszereltségként mellékelt LED kijelzős panelt.
Ez a panel 10 információs sort jelenít meg, és minden paraméterhez rövid magyarázatot, valamint a különböző kiválasztási lehetőségeket is tartalmazza.

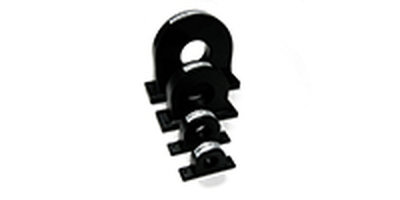

Kimeneti fojtótekercsek
Csökkentik a frekvenciaváltó IGBT kapcsolása és a kábel kapacitív hatása által létrehozott feszültségcsúcsokat, valamint a közös módusú magas frekvenciákat rövidre zárják. Megakadályozzák a motor tekercseinek és csapágyainak idő előtti elöregedését.
Ajánlott olyan telepítéseknél, ahol a frekvenciaváltó és a motor közötti kábelhossz megközelítőleg 50–100 méter.
Szinuszszűrők
A frekvenciaváltó kimeneti jelalakját tiszta szinuszhullámmá alakítják, kiküszöbölve az IGBT kapcsolásból eredő problémákat.
Az IGBT kapcsolás és a kábelkapacitás együtt jelentős feszültségcsúcsokat hoz létre, amelyek károsíthatják a motor szigetelését, és a szűrő hiányában idő előtti meghibásodáshoz vezethetnek.
Erősen ajánlott olyan rendszerekhez, ahol a frekvenciaváltó és a motor közötti kábelhossz meghaladja a 100 métert.
Lehetővé teszik több motor párhuzamos csatlakoztatását egyetlen frekvenciaváltóra, valamint az elektromos hálózat működésének szimulálását (egyfázisúról háromfázisúra váltás, frekvenciaváltoztatás stb.).
Bemeneti fojtótekercsek
Csökkentik a frekvenciaváltó által keltett harmonikusokat, védelmet nyújtanak túlfeszültségek és mikro-kimaradások ellen, valamint korlátozzák a hálózati áramot.

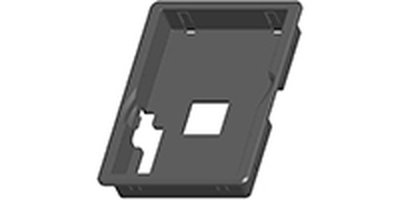

Szerelőkonzol és hosszabbító kábel
A készlet tartalmaz egy szerelőkonzolt a kezelőpanel elektromos szekrény ajtajára történő rögzítéséhez, valamint egy hosszabbító kábelt.

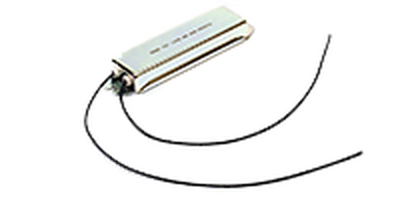

Fékellenállások
Ohmikus értékükben és teljesítményükben az adott frekvenciaváltóhoz illesztett fékellenállások. Elérhetők alumínium házas vagy dobozos kivitelben.

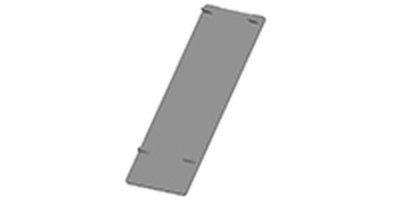

Oldalsó védőburkolatok
Mostoha környezeti feltételekhez ajánlottak, javítják a frekvenciaváltó védelmét. Felszerelésük a készülék 10%-os teljesítménycsökkentését (derating) igényli.

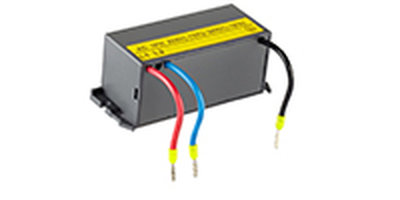

EMC bemeneti szűrők gyors csatlakozással
A CV50 sorozat összes frekvenciaváltója, valamint a CV30 sorozat azon modelljei, amelyek háromfázisú 230 V ≥ 1,5 kW vagy 400 V ≥ 4 kW betáplálással rendelkeznek, az EN 61800-3 szabvány szerinti C3 kategóriájú beépített EMC szűrővel vannak ellátva.
A többi modellhez opcionálisan C3 kategóriájú EMC szűrő érhető el, amely a frekvenciaváltó bemenetére párhuzamosan csatlakoztatható, alul elhelyezve, és nagyon kis helyet foglal.
