DC POWER-S
DC tápegységrendszerek
Kompakt, rugalmas és moduláris egyenáramú tápegység-megoldások
A Salicru DC power-S energiarendszerei az alábbi fő elemekből állnak:
DC-S egyenirányító modulok, szubrackek, vezérlő- és felügyeleti rendszer, kommunikációs modul és DC elosztóegység. Mindezek egy zárt szekrényben kaptak helyet, opcionálisan akkumulátorokkal kiegészítve.
A DC power-S rendszer egyenirányító moduljai 1000, 2000 és 2700 W teljesítményben, valamint 24, 48, 60, 110, 125 és 220 V DC kimeneti feszültségekkel érhetők el.
A moduláris kialakítás lehetővé teszi, hogy egy 19”-os, 2U magas szubrackben akár 4 modul is elhelyezhető legyen, így rendkívül nagy teljesítménysűrűség érhető el.
A vezérlő- és felügyeleti rendszer az egész berendezést irányítja:
-
bemeneti és kimeneti mérések,
-
akkumulátortöltési áramok kezelése (60 V-os kimeneti opció esetén akkumulátor nem támogatott),
-
prioritásos és nem prioritásos fogyasztók vezérlése,
-
külső kommunikációs csatornák kezelése.
Egy vezérlőrendszer legfeljebb 30 egyenirányítót képes kezelni, ami akár 81 kW teljesítményű, N+n redundáns konfigurációk kialakítását is lehetővé teszi.
A kommunikációs modul alapváltozata az alábbiakat tartalmazza:
-
3 programozható relé,
-
akkumulátor-hőmérséklet érzékelő,
-
RS-232/485 kommunikációs csatorna.
A bővített változat tartalmaz továbbá:
-
foglalat Ethernet/SNMP Nimbus adapter számára,
-
NiCd elektrolitszint-érzékelő bemenet,
-
további 6 relé.
Redundáns védelem kritikus alkalmazásokhoz
A Salicru DC power-S rendszerek magas szintű tápellátást biztosítanak a kritikus távközlési rendszerek számára, garantálva a megbízható működést váratlan leállások nélkül.
Moduláris felépítésüknek köszönhetően a rendszerek az igényeknek megfelelően bővíthetők, ezáltal optimalizálva a beruházást.
Tipikus alkalmazások:
-
vezetékes és mobil távközlési hálózatok,
-
szélessávú hozzáférési hálózatok,
-
adat- és távközlési hálózatok,
-
vasúti infrastruktúrák, stb.
LCD kijelzővel és billentyűzettel ellátott vezérlőpanel
RS-232 és RS-485 kommunikációs interfész
Bővíthető tartalék (backup) opciók
Smart-efficiency üzemmód
Kimeneti pontosság: jobb
mint ±1%
Pb-Ca és Ni-Cd akkumulátorok támogatása
SMART üzemmód
A DC POWER-S egyenirányító rendszer intelligens modulrotációs megoldással rendelkezik, amely – a terhelés függvényében – két fő előnyt biztosít:
-
A berendezés élettartamának optimalizálása
A modulok felváltva kerülnek leállításra, csökkentve az egyes egységek igénybevételét, ezáltal növelve a teljes rendszer élettartamát. -
Nagyobb hatásfok és alacsonyabb energiafelhasználás
Az egyenirányító modulok hatásfoka magasabb terhelési szinteken javul. A kevesebb aktív modul nagyobb terhelést kap, így az energiahatékonyság optimális szintre emelhető.

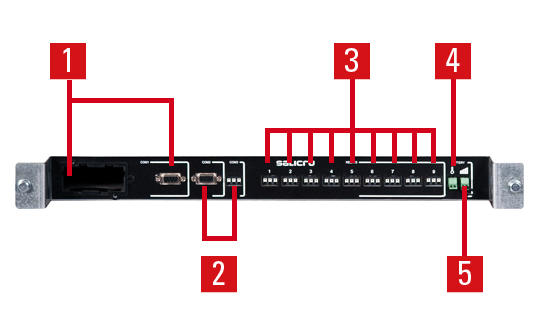

Kommunikáció
-
Foglalat távfelügyeleti vagy RS-232 interfészhez
-
RS-485 soros portok
-
MODBUS kommunikációs protokoll
-
Programozható relé interfész (×6)
-
Akkumulátor-hőmérséklet mérő bemenet
-
NiCd elektrolitszint-érzékelő bemenet (csak bővített változatban)
Opcionális kiegészítők
-
Túlfeszültség-védelem
-
Kimeneti feszültségesést biztosító diódák
-
Pozitív, negatív vagy leválasztott kimeneti feszültségek
-
Zárt vagy nyitott PbCa, NiCd akkumulátorok stb.
-
Bővített kommunikációs modul
-
Eltérő IP védettségi fokozatok
-
Konform bevonat (tropicalizálás)
-
Nem prioritásos fogyasztók leválasztása
Csatlakozások
-
Egyenirányító modul
-
Központi vezérlés
-
Bemeneti védelem
-
Kimeneti elosztás
-
Akkumulátorvédelem (60 V-os kimeneti opció esetén akkumulátor nem támogatott)
-
Akkumulátorok
-
Bővített kommunikáció
-
Túlfeszültség-védelem
-
Bemeneti csatlakozók
-
Kimeneti csatlakozók
Opciók
TARTOZÉKOK

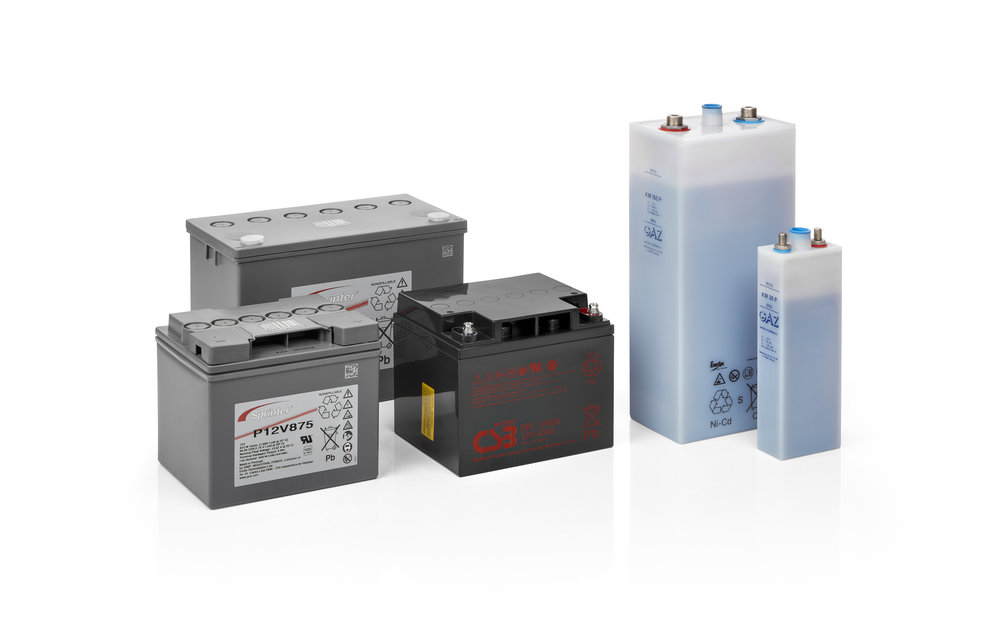

Különböző típusú akkumulátorok (SLA, nyitott ólomsavas, NiCd)
A berendezés lehetővé teszi különböző típusú akkumulátorok töltését, valamint az egyes töltési paraméterek – különösen az adott akkumulátortípushoz tartozó értékek – pontos beállítását.
Eltérő IP védettségi fokozatok
A szekrény védelmi szintje a szilárd részecskék és víz elleni védelem tekintetében az EN 60529 szabvány szerinti különböző IP fokozatokhoz igazítható.

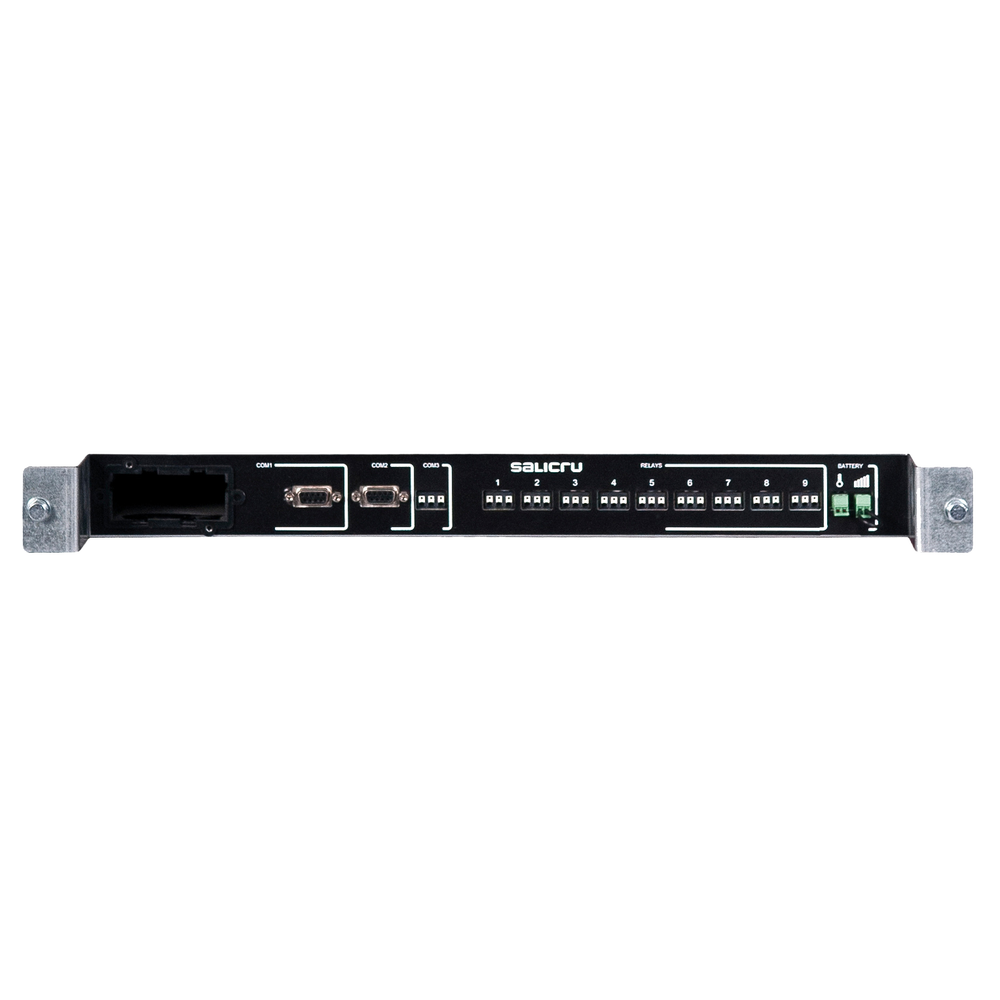

Bővített kommunikációs modul
Lehetővé teszi a berendezés kommunikációs funkcióinak kiterjesztését azáltal, hogy a potenciálmentes érintkezők számát 3-ról 9-re növeli, valamint hozzáad egy digitális bemenetet az elektrolitszint érzékeléséhez (csak nyitott ólomsavas vagy NiCd akkumulátorok esetén).
Pozitív vagy negatív kimeneti feszültség földelése
Az egyik DC kimeneti pólus földelése:
-
negatív DC pólus földelve → pozitív kimenet
-
pozitív DC pólus földelve → negatív kimenet
Fűtőellenállás
A berendezés belsejében elhelyezett ellenállás, amely megakadályozza a belső páralecsapódás kialakulását.
