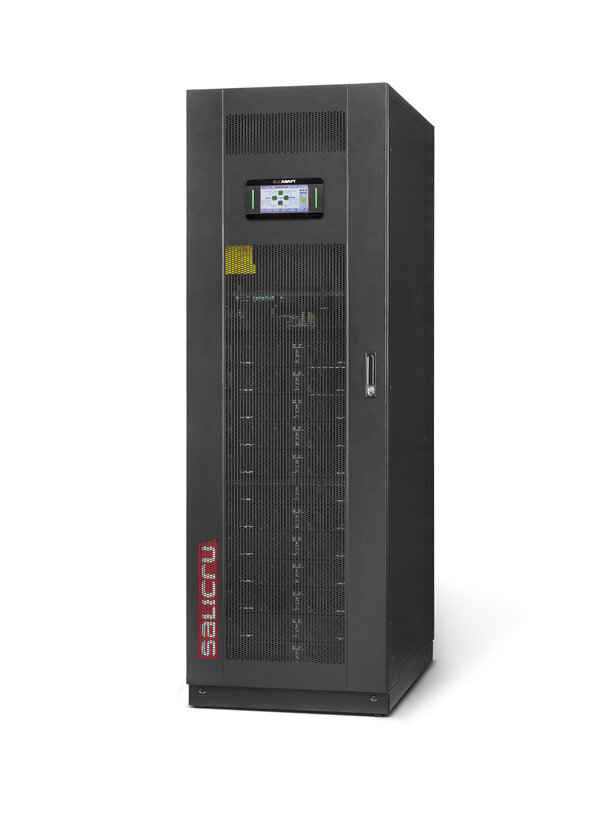

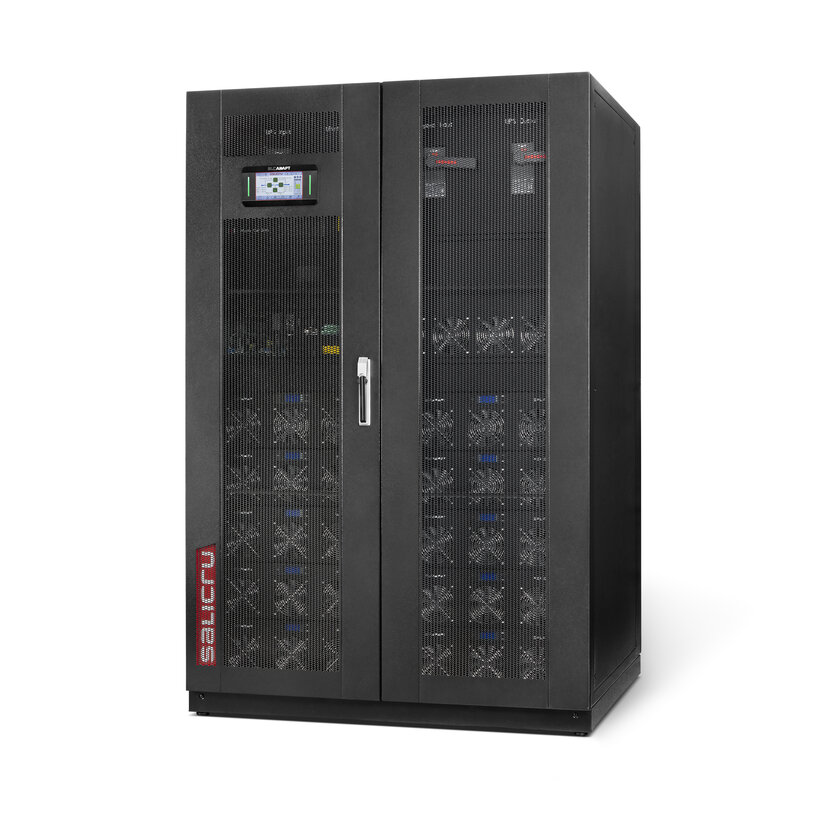

SLC ADAPT2
Moduláris, on-line kettős konverziós UPS 25 és 50 kVA modulokkal
Rugalmasság, rendelkezésre állás és megbízhatóság felsőkategóriás elektromos védelemben
A Salicru SLC ADAPT2 sorozat moduláris, on-line kettős konverziós szünetmentes tápegység (UPS) megoldásokból áll, DSP vezérléssel és háromszintes IGBT inverter technológiával.
Rugalmasság
A rendszer 25 kVA-tól akár 1500 kVA-ig konfigurálható, köszönhetően:
a rendelkezésre álló 25 és 50 kVA moduloknak,
a különböző konfigurálható rendszereknek (8, 10 vagy 12 modul),
valamint három darab 500 kVA-s rendszer párhuzamos/redundáns összekapcsolásának lehetőségének.
A védelem fokozatosan növelhető az igények növekedésével (pay as you grow), ami javítja a teljes tulajdonlási költséget (TCO).
Rendelkezésre állás
A hot-swap modulok működés közben is cserélhetők vagy bővíthetők, ezáltal javul az átlagos javítási idő (MTTR) és csökkennek a karbantartási költségek.
A rendszer távmenedzsmentje bármilyen felügyeleti platformba integrálható, ami tovább egyszerűsíti az üzemeltetést.
A széles körű akkumulátoros üzemidő-opciók és az intelligens akkumulátortöltés pedig biztosítják a kritikus terhelések folyamatos működését.
Megbízhatóság
A háromszintes PWM technológián alapuló DSP vezérlés javítja a reakcióhatékonyságot, és a moduláris, megosztott terhelésszintű redundanciával együtt jelentősen növeli az átlagos meghibásodás közötti időt (MTBF).
Redundant protection for critical applications
Data centres with all capacities, IT infrastructures, modular and virtualised data centres and applications for critical processes are some of the services that require high-level electrical protection to ensure reliable, continuous and high-quality operation, such as that provided by Salicru’s SLC ADAPT2 series systems.
On-line kettős konverziós technológia
Kimeneti teljesítménytényező PF = 1
Párhuzamosítható szekrényrendszer Érintőkijelző
RS-232, RS-485, relé és USB interfész
Smart slot SNMP-hez és relékártyához
Elérhető akkumulátoros üzemidő-bővítések
Eco-módú működés
Karbantartó bypass
Külön bypass bemenet
Smart-efficiency mód
Hot-pluggable és hot-swappable plug & play modulok

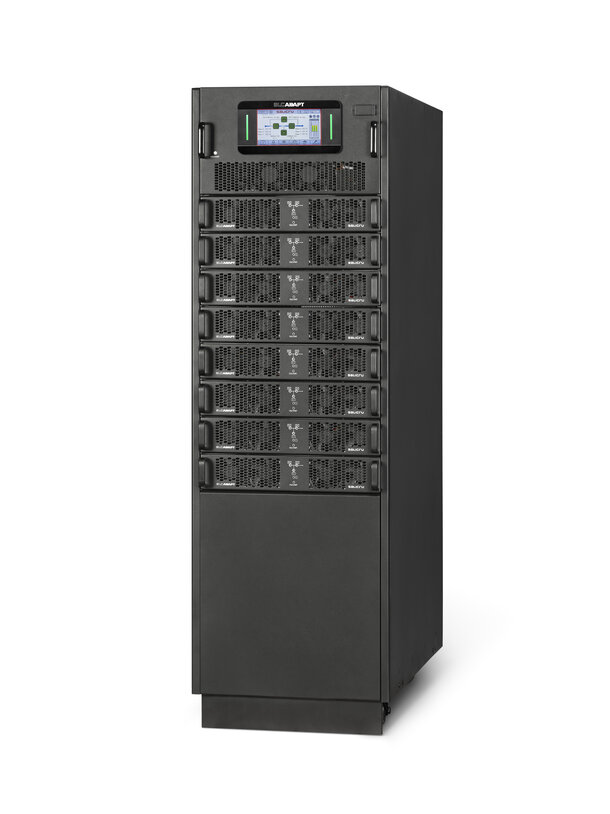

Teljesítménymodulok
25 és 50 kVA teljesítményű modulok, on-line kettős konverziós technológiával, kompakt 2U–4U magasságú kivitelben.
Felépítésük:
PFC-vel (Power Factor Correction) ellátott egyenirányító
3 szintű NPC típusú inverter
intelligens akkumulátortöltő
modulonkénti DSP vezérlés
A hot-swap és hot-plug funkciók nagyfokú rugalmasságot és gyorsabb karbantartást biztosítanak.
Kimeneti teljesítménytényező: PF = 1 (25 és 50 kVA moduloknál).

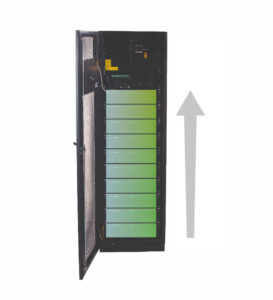

Vertikális skálázhatóság – akár 600 kVA-ig szekrényenként
Különböző konfigurációk érhetők el:
2, 3 vagy 4 modulos szekrények
8, 10 vagy 12 modulos szekrények
Ezekkel a konfigurációkkal egyetlen szekrényen belül:
1×25 kVA (25 kVA)-tól
12×50 kVA (600 kVA)-ig terjedő teljesítmény érhető el.
Ez a kategóriában elérhető egyik legsokoldalúbb és legszélesebb konfigurációs választék a középkategóriás teljesítményű rendszerekhez.

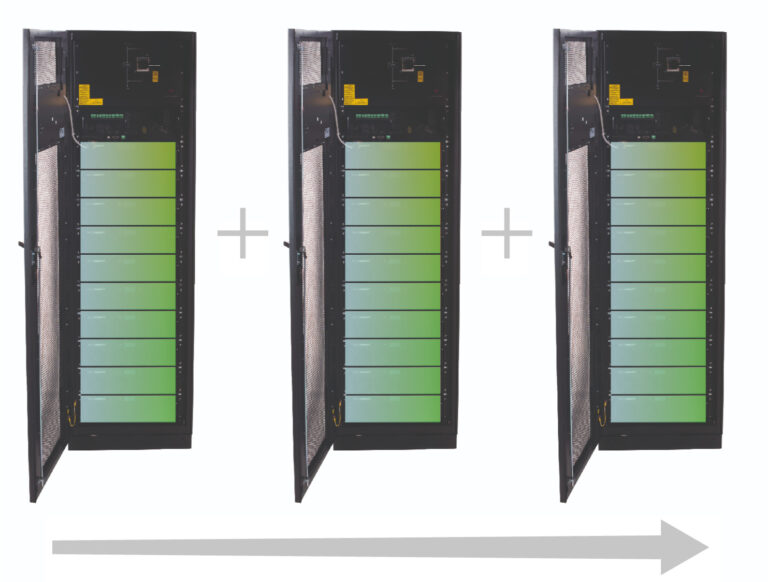

Horizontális skálázhatóság – akár 1 500 kVA-ig rendszerenként
Lehetőség van több szekrény párhuzamos bekapcsolására, konfigurációk:
1×25 kVA (25 kVA)-tól
3×500 kVA (1 500 kVA)-ig
Ez nagyobb teljesítményt és rugalmasságot biztosít olyan közepes méretű létesítmények számára, ahol a növekedés és a jövőbeli bővíthetőség kiemelt szerepet játszik.
Modularitás akár 1 500 kVA-ig
Az SLC ADAPT2 egyik legfontosabb előnye a moduláris rendszer, amely lehetővé teszi a teljesítmény folyamatos, igény szerinti növelését, magas rendelkezésre állás mellett.

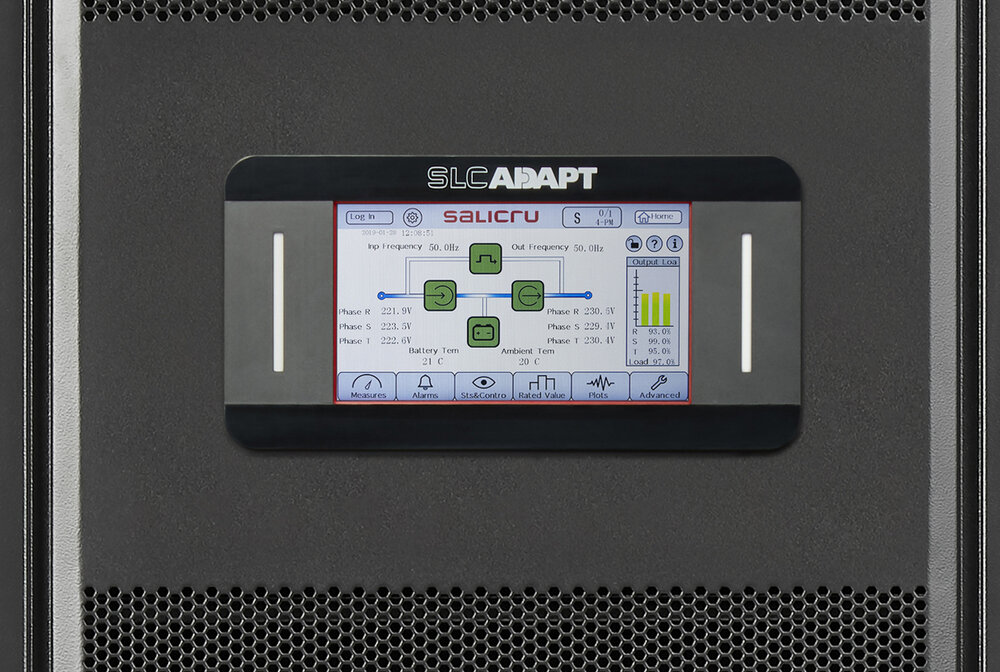

Kijelző
A kijelző kezelőgombokból, állapotjelző LED-ekből és érintőképernyőből áll, amely részletesen megjeleníti az összes funkciót, mérést és riasztást.

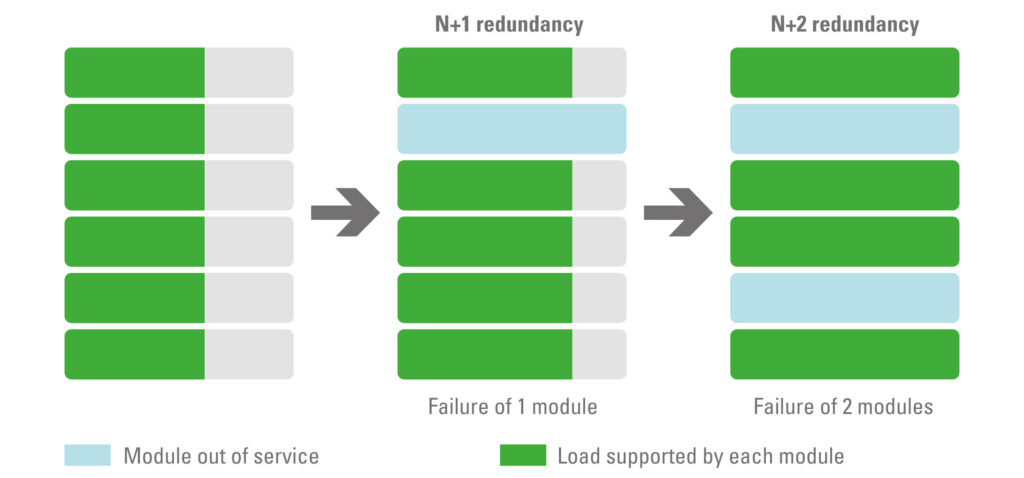

Konfigurálható redundancia N+1, N+2, …
A redundancia szintje az adott létesítmény igényeihez igazítható, akár 99,9999% rendelkezésre állást biztosítva.
Ez sokkal biztonságosabb és versenyképesebb megoldást nyújt, mint a hagyományos UPS-párhuzamosítás.

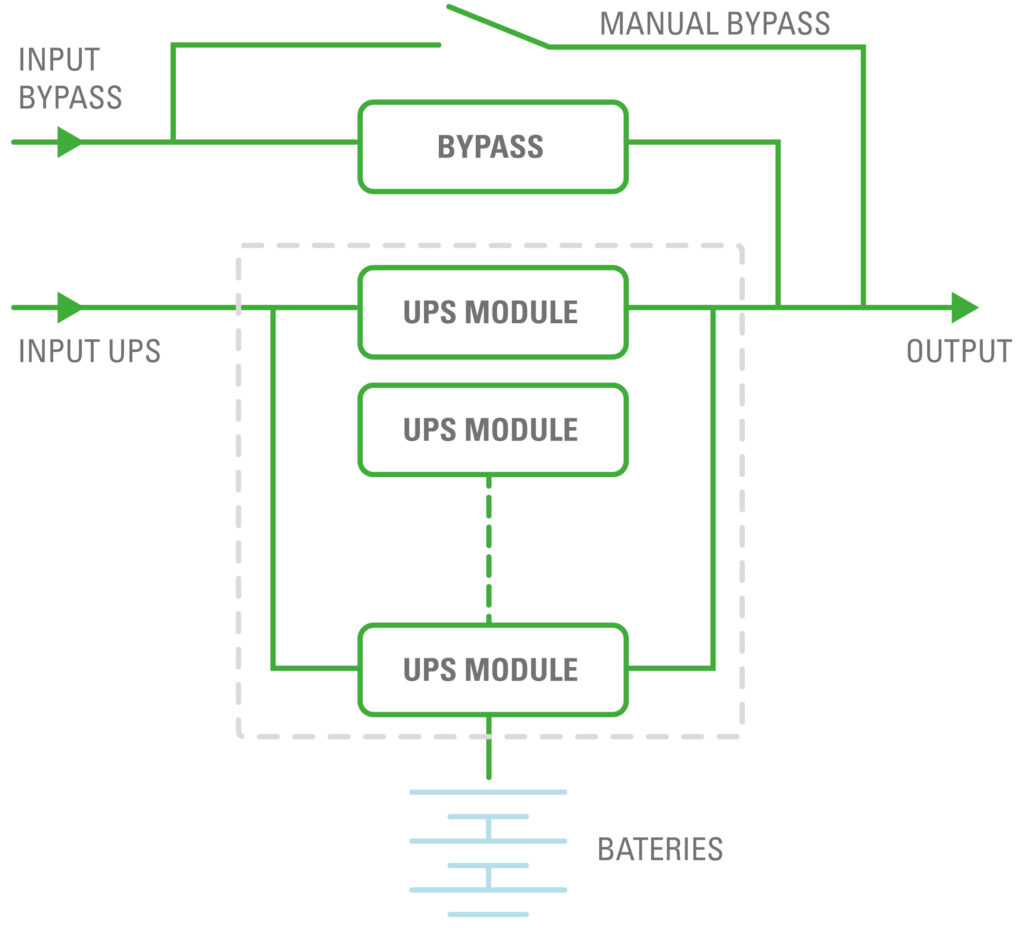

Centralizált-hibrid bypass rendszer
Minden szekrény tartalmaz:
statikus bypass-t,
karbantartó bypass-t (opcionális 10 és 15 kW-os moduloknál),
melyek a szekrény által kezelhető teljes névleges teljesítményre vannak méretezve.
A rendszer fel van készítve arra, hogy további teljesítménymodulokkal bővíthető legyen újrakonfigurálás nélkül, amikor nő a teljesítményigény.
Csatlakozások
Kézi bypass
Akkumulátorról indítás (Cold Start)
LCD kijelző
Bypass modul
Szárazkontaktok
Bővített relék és SNMP / Nimbus csatlakozóhely
USB, RS-232 és RS-485 interfészek
Teljesítménymodulok
Letölthető dokumentumok
Kézikönyvek
Kézikönyv
Opciók
TARTOZÉKOK
Ethernet/SNMP webadapter
SNMP adapter, amely lehetővé teszi a berendezés integrálását egy IT hálózatba IP-címen keresztül.
Tartozékok: adapter, programozó szoftvert tartalmazó CD, konfigurációs kábel, MIB-fájlok (Management Information Base) és felhasználói kézikönyv.
Kártya vagy külső doboz formátumban elérhető.

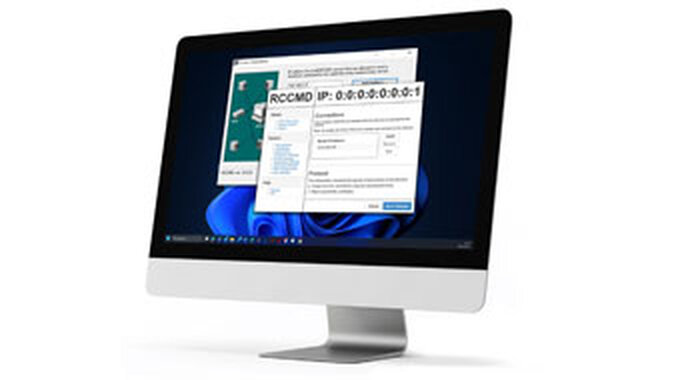

RCCMD szoftver
Heterogén IT hálózatokban – ahol különböző operációs rendszerek működnek együtt – a UPS-ek felügyelete nehézkes lehet, mivel a ritkább rendszerekhez nincs megfelelő szoftver.
Az RCCMD lehetővé teszi az operációs platformok 95%-ának egyidejű, biztonságos leállítását.
A fejlett felügyeleti szoftverekhez hasonlóan képes üzeneteket vagy parancsokat küldeni a hálózat klienseinek.
UNMS II szoftver
Olyan hálózatokhoz ideális, ahol több UPS működik, és ezek felügyelete egyetlen központból szükséges.
Az UNMS II (UPS Network Management System) kezelni tudja mindazon egységeket, amelyek Ethernet SNMP/Web Adapterrel és/vagy érzékelőkkel rendelkeznek.
Elérhető licenccsomagok: 9, 25, 50, 150.
BACS II
Ólomsavas akkumulátorok felügyeleti, kezelési és riasztási rendszere.
Biztosítja az akkumulátorok teljes működőképességét, és megelőzi a hibás cellák miatt bekövetkező váratlan meghibásodásokat.
Összetevők: WebManager, akkumulátormodulok, kommunikációs busz.
Kábel párhuzamos telepítésekhez
Kommunikációs kábel egyszerű vagy redundáns párhuzamos UPS konfigurációkhoz.
Külső kézi bypass
A berendezés elektromos leválasztására karbantartási műveletek során.
„Make Before Break” típusú bypass.
Bemeneti/kimeneti feszültségkonfigurációk
Elérhető opciók:
egyfázis/egyfázis,
háromfázis/egyfázis,
egyfázis/háromfázis.
További részletekért egyeztetés szükséges.
Párhuzamos/redundáns készlet
A teljesítmény növeléséhez vagy redundancia kiépítéséhez.
Lehetővé teszi több UPS összekapcsolását.
Külön bypass vonal
Kettős betáplálású létesítményekhez, ahol az inverter és bypass áramellátását külön kell választani.
Távvezérlő panel
A távvezérlő egység valós időben mutatja az UPS állapotát érintőkijelzőn, az RS485 kommunikációs porton keresztül.
Hőmérséklet- és páratartalom-érzékelő
Olyan érzékelő, amely méri az akkumulátorok környezetének hőmérsékletét és a berendezés páratartalmát.
Leválasztó transzformátor
Galvanikus leválasztást biztosít a bemenet és kimenet között, és feszültségillesztést végez.
Autotranszformátor különböző feszültségekhez
A berendezés adaptálására szolgál a következő névleges feszültségekhez: 3×380 / 400 / 415 V + N.
Frekvenciakonverter funkció
A bemeneti frekvencia átalakítása 50 Hz ↔ 60 Hz között.
Szükség esetén akkumulátorok is telepíthetők hozzá.
