DC POWER-SD
DC/DC tápegységrendszerek
Kompakt, rugalmas és moduláris egyenáramú tápegység-megoldások
A Salicru DC power-SD energiarendszerei az alábbi fő elemekből állnak:

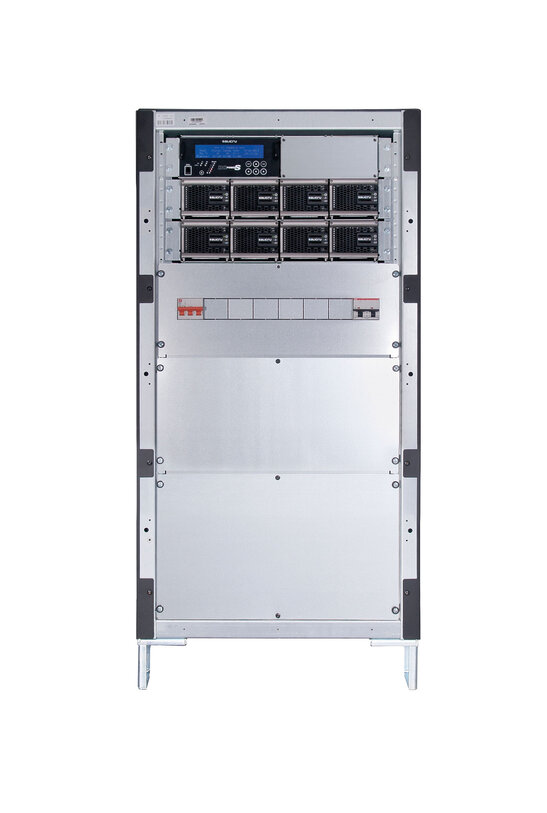

DC-S egyenirányító modulok, szubrackek, vezérlő- és felügyeleti rendszer, kommunikációs modul és DC elosztóegység. Mindezek egy zárt szekrényben kaptak helyet, opcionálisan akkumulátorokkal kiegészítve.
A DC power-SD rendszer egyenirányító moduljai 900, 1000, 1800, 2000 és 2700 W teljesítményben, valamint 24, 48, 60, 110 és 125 V DC kimeneti feszültségekkel érhetők el.

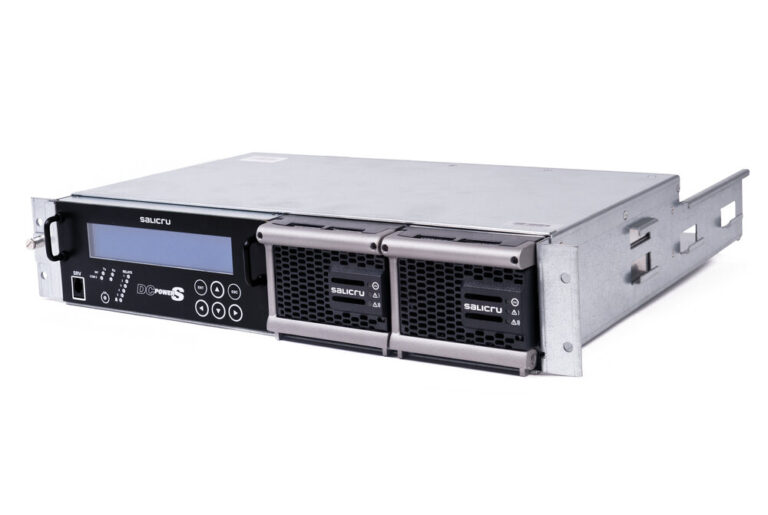

A moduláris kialakítás lehetővé teszi 2 vagy 4 modul beépítését egy 19”-os, 2U magas szubrackbe, így rendkívül nagy teljesítménysűrűség érhető el.
A vezérlő- és felügyeleti rendszer az egész berendezést irányítja:
-
bemeneti és kimeneti mérések,
-
akkumulátortöltési áramok kezelése (60 V-os kimeneti opció esetén akkumulátor nem támogatott),
-
prioritásos és nem prioritásos fogyasztók vezérlése,
-
külső kommunikációs csatornák kezelése.
Egy vezérlőrendszer legfeljebb 30 egyenirányítót képes kezelni, amely akár 81 kW teljesítményű, N+n redundáns konfigurációk kialakítását is lehetővé teszi.
A kommunikációs modul alapváltozata az alábbiakat tartalmazza:
-
3 programozható relé,
-
akkumulátor-hőmérséklet-érzékelő,
-
RS-232/485 kommunikációs csatorna.
A bővített változat további funkciói:
-
foglalat Ethernet/SNMP Nimbus adapter számára,
-
NiCd elektrolitszint-érzékelő bemenet,
-
további 6 relé.
Redundáns védelem kritikus alkalmazásokhoz
A Salicru DC power-SD rendszerek magas szintű tápellátást biztosítanak a mindig kritikus távközlési rendszerek számára, garantálva a zavartalan működést váratlan leállások nélkül.
Moduláris felépítésüknek köszönhetően a rendszerek az igények szerint bővíthetők, így optimalizálható a beruházás.
Tipikus alkalmazások:
-
vezetékes és mobil távközlési hálózatok,
-
szélessávú hozzáférési hálózatok,
-
adat- és távközlési rendszerek,
-
vasúti infrastruktúrák stb.
A rendszer lehetővé teszi továbbá akkumulátoros bemenettel rendelkező töltő/egyenirányító használatát, amely különböző kimeneti feszültségeket képes biztosítani az alkalmazás igényei szerint.
LCD kijelzővel és billentyűzettel ellátott vezérlőpanel
RS-232 és RS-485 kommunikációs interfész
Bővíthető tartalék (backup) opciók
Smart-efficiency üzemmód
Kimeneti pontosság: jobb mint ±1%
Pb-Ca és Ni-Cd akkumulátorok támogatása
SMART üzemmód
A DC POWER-SD egyenirányító rendszer intelligens modulrotációs mechanizmussal rendelkezik, amely – megfelelő terhelési szint mellett – két fő előnyt biztosít:
-
Megnövelt rendszer-élettartam
A modulok felváltva kerülnek leállításra, kiegyenlítve a használatot, csökkentve az egyes egységek kopását és meghosszabbítva a teljes rendszer élettartamát. -
Nagyobb hatásfok és alacsonyabb energiafogyasztás
Az egyenirányító modulok hatásfoka magasabb terhelési szinteken optimális. Kevesebb aktív modul esetén mindegyik nagyobb terhelést kap, így a rendszer energiahatékonysága nő, az összfogyasztás pedig csökken.
Kommunikáció
-
Foglalat távfelügyeleti modul vagy RS-232 interfész számára
-
RS-485 soros portok
-
MODBUS kommunikációs protokoll
-
Programozható relé interfész (×9)
-
Akkumulátor-hőmérséklet mérő bemenet
-
NiCd elektrolitszint-érzékelő bemenet (csak bővített változatban)
Opcionális kiegészítők
-
Túlfeszültség-védelem
-
Pozitív, negatív vagy leválasztott kimeneti feszültségek
-
Zárt vagy nyitott PbCa, NiCd akkumulátorok stb.
-
Bővített kommunikációs modul
-
Eltérő IP védettségi fokozatok
-
Konform bevonat (tropicalizálás)
-
Nem prioritásos fogyasztók leválasztása

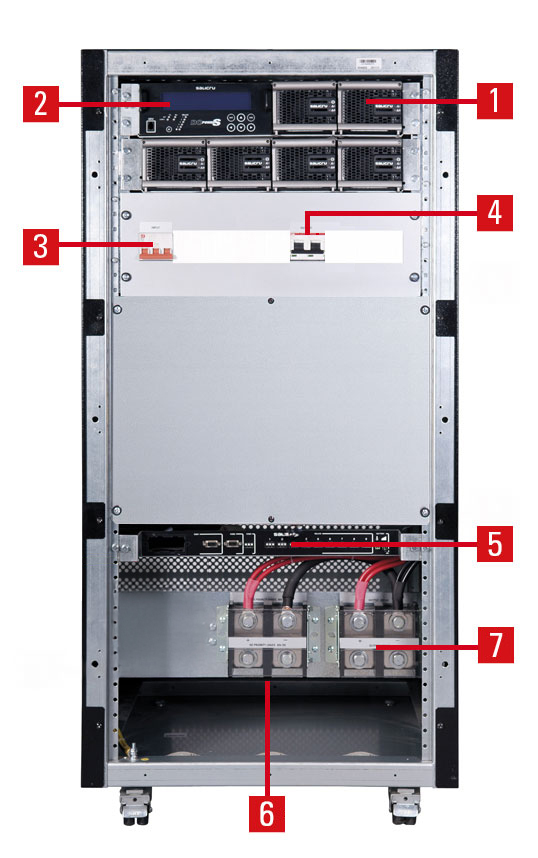

Csatlakozások
-
Tápegységmodul
-
Központi vezérlés
-
Bemeneti védelem
-
Kimeneti elosztás
-
Bővített kommunikáció
-
Bemeneti csatlakozók
-
Kimeneti csatlakozók
Opciók
TARTOZÉKOK
Különböző típusú akkumulátorok (SLA, nyitott ólomsavas, NiCd)
A berendezés lehetővé teszi különböző típusú akkumulátorok töltését, valamint az egyes akkumulátortípusokhoz tartozó töltési paraméterek pontos beállítását.
Eltérő IP védettségi fokozatok
A szekrény szilárd részecskék és víz elleni védelme az EN 60529 szabvány szerinti különböző IP védettségi fokozatokhoz igazítható.
Bővített kommunikációs modul
Lehetővé teszi a berendezés kommunikációs funkcióinak bővítését azáltal, hogy a potenciálmentes érintkezők számát 3-ról 9-re növeli, valamint egy digitális bemenetet ad hozzá az elektrolitszint érzékeléséhez (csak nyitott ólomsavas vagy NiCd akkumulátorok esetén).
Pozitív vagy negatív kimeneti feszültség földelése
Az egyik DC kimeneti pólus földelése az alábbi módokon:
-
Negatív DC pólus földelve → pozitív kimeneti feszültség
-
Pozitív DC pólus földelve → negatív kimeneti feszültség
