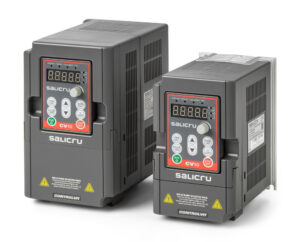

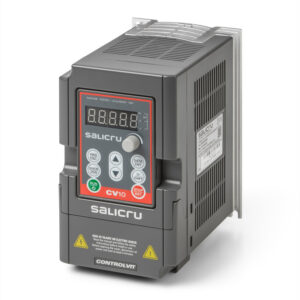

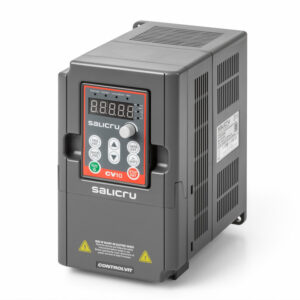

CV10
Frekvenciaváltók 0,2 kW-tól 2,2 kW-ig
Kompakt, rugalmas és könnyen kezelhető, egyfázisú bemenetű meghajtók
A Salicru Controlvit CV10 frekvenciaváltó-sorozat rendkívül versenyképes megoldást kínál az alkalmazások széles köréhez. Egyfázisú betáplálású, kis teljesítményű motorokhoz tervezett készülék, amely igen gazdag hardverfelszereltséggel rendelkezik, többek között: levehető kezelőpanel beépített potenciométerrel, dinamikus fékezőegység, RS-485 Modbus kommunikáció, valamint természetes hűtés a 0,75 kW-ig terjedő teljesítménytartományban.
Optimalizált és elegáns kialakítása mellett olyan fejlett funkciókat kínál, amelyek ebben a szegmensben ritkák: automatikus energiatakarékos üzem, PID szabályozás, üzemidő alapú leállítás, 16 fokozatú többsebességes vezérlés, valamint alap alvó/ébredő (sleep/wake) mód.
Mindezeken felül kiemelendő a Salicru szolgáltatási szintje is, különösen az üzembe helyezés alatti műszaki támogatás, valamint a kétéves garancia, amely hiba esetén azonnali cserét is tartalmaz.
A CV10 alkalmas legfeljebb 2,2 kW teljesítményű, 230 V AC háromfázisú motorok meghajtására. Leggyakoribb alkalmazási területei:
ventilátorok
elszívóberendezések

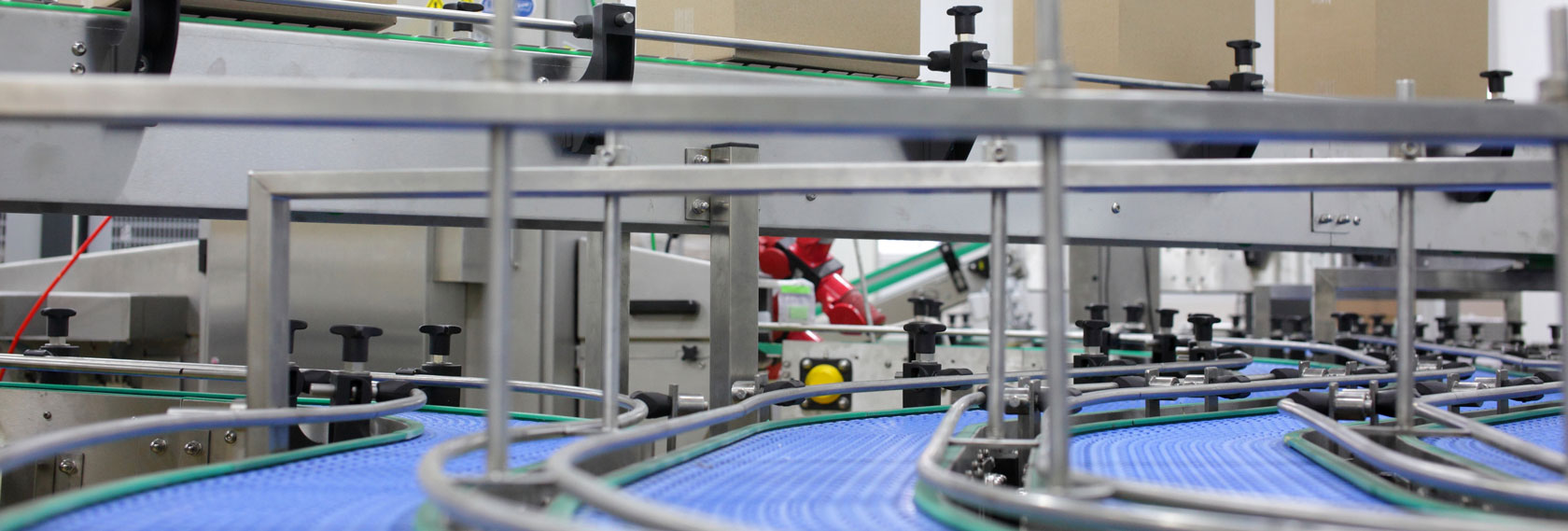

szalagos szállítók
szivattyúk
keverők, agitátorok
fűrészek
vibrátorok
adagolók
szeparátorok
fúvók
ipari szárítók
mobil reklámberendezések
gyorskapuk
sorompók
mobil kocsik
általános ipari gépek
Fejlett PID szabályozás
Választható V/F vezérlés
16 sebességfokozatú több lépcsős vezérlés
Dinamikus fékezőmodul
Automatikus energiatakarékos üzem
Külső kezelőpanel
Beépített potenciométer
Egyszerű konfigurálhatóság
RS-485 Modbus RTU kommunikáció
SLC Greenergy Solutions
Menedzsment szoftver
Salicru garancia
Kezelőpanel és potenciométer – alapfelszereltség
Modelltől függetlenül a sorozat minden frekvenciaváltója alapfelszereltségként tartalmaz kezelőpanelt (levehető vagy fóliás kivitelben, modelltől függően), valamint analóg vagy digitális potenciométert.
Beépített dinamikus fékezőegység
A 30 kW alatti készülékek beépített dinamikus fékezőegységgel rendelkeznek. Külső fékellenállás csak akkor szükséges, ha az adott alkalmazás megkívánja (nagy tehetetlenségű terhelések vagy gyakori fékezés esetén).
VITdrive szoftver
Lehetővé teszi a frekvenciaváltók PC-hez csatlakoztatását, konfigurálását és felügyeletét az üzembe helyezés és karbantartás megkönnyítése érdekében.
Funkciók:
Paraméterfájlok importálása és exportálása
Paraméterek megjelenítése és módosítása
Programozott és alapértelmezett paraméterek gyors összehasonlítása
Oszcilloszkóp akár 10 csatornával, adatmentéssel és exportálással
Többes monitorozás: egy PC egyszerre több meghajtót is figyelhet

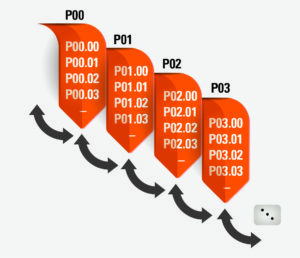

Egyszerű konfigurálás
A beállítás gyors és egyszerű a felhasználóbarát kezelőpanelnek köszönhetően. A paraméterek logikus csoportosításban érhetők el (bemenetek, kimenetek, kommunikáció stb.).
A CONTROLVIT termékcsalád minden tagja azonos paraméterstruktúrát használ, így ha egy modellt ismersz, az összeset kezeled.
Nincs szükség speciális programozási nyelv ismeretére.
Modbus RS-485 kommunikáció
Minden frekvenciaváltó rendelkezik Modbus RS-485 kommunikációs porttal, amely lehetővé teszi az együttműködést:
PC-kkel
PLC-kkel
HMI panelekkel
SCADA rendszerekkel
A Modbus az iparban legelterjedtebb kommunikációs protokoll, kiváló kompatibilitással.

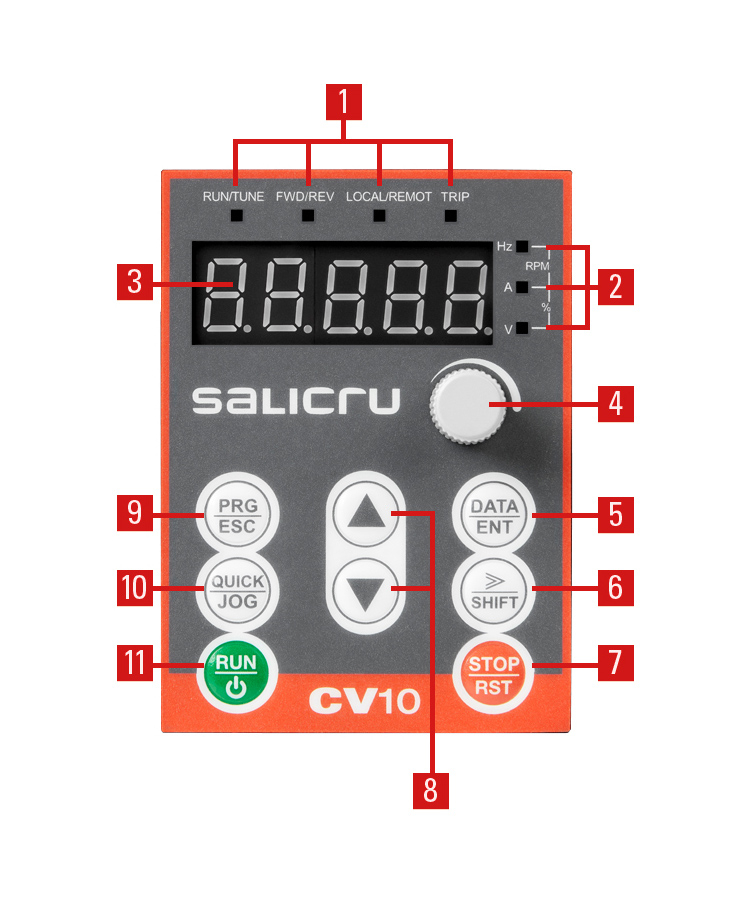

Kijelző és kezelőszervek
Inverter állapotjelzése
A kijelzett mért mennyiség megjelenítése
5 számjegyű LED kijelző
Potenciométer – alapérték (setpoint) módosítása
Funkciókódok bevitele / megerősítés
Menü- és számjegyléptetés
Leállítás / hiba esetén reset
Adatok növelése/csökkentése vagy funkciókód módosítása
Programozási mód belépés / kilépés
Választható funkciók: JOG sebesség, forgásirány-váltás, üzemmód-váltás
Indítási parancs kiadása
Csatlakozások
LED kijelző
Beépített potenciométer
Kezelőgombok
Teljesítmény csatlakozók
Vezérlőcsatlakozók
Kimeneti relé
Video
Opciók
TARTOZÉKOK
Kiegészítő kezelőpanelek (billentyűzetek)
Lehetővé teszik a fóliatípusú kezelőpanellel rendelkező frekvenciaváltók távoli vezérlését, valamint a paraméterek másolását.
A CV50 sorozathoz opcionálisan elérhető egy fejlett LCD kezelőpanel, amely kiválthatja a meghajtóhoz alapból mellékelt LED kijelzőt.
Az LCD panel:
10 soros információmegjelenítéssel rendelkezik,
rövid magyarázatot tartalmaz minden egyes paraméterhez,
bemutatja a választható beállítási lehetőségeket.
Kimeneti fojtótekercsek
Csökkentik az inverter IGBT kapcsolása és a kábel kapacitív hatása által okozott feszültségcsúcsokat, a közös módusú nagyfrekvenciás jelek rövidre zárásával.
Emellett:
megelőzik a motor tekercseinek és csapágyainak idő előtti öregedését.
Ajánlott, ha az inverter és a motor közötti kábelhossz kb. 50–100 méter.
Szinuszszűrők
A frekvenciaváltó kimeneti jelalakját tiszta szinuszhullámmá alakítják, megszüntetve az IGBT kapcsolásból eredő problémákat.
Az IGBT kapcsolás és a kábelkapacitás együttesen jelentős feszültségcsúcsokat okozhat, amelyek:
károsíthatják a motor szigetelését,
idő előtti meghibásodáshoz vezethetnek szűrő alkalmazása nélkül.
Erősen ajánlott, ha a motor és az inverter közötti kábelhossz meghaladja a 100 métert.
Továbbá lehetővé teszi:
több motor párhuzamos csatlakoztatását egyetlen inverterhez,
a hálózati táplálás szimulálását (egyfázisúról háromfázisú átalakítás, frekvenciaváltás stb.).
Bemeneti fojtótekercsek
Csökkentik az inverter által generált harmonikusokat,
védelmet nyújtanak túlfeszültségek és mikrokimaradások ellen,
korlátozzák a hálózati áramot.
Szerelőkonzol és hosszabbító kábel
A készlet tartalmaz:
egy szerelőkonzolt a kezelőpanel elosztószekrény ajtajára történő rögzítéséhez,
valamint egy hosszabbító kábelt.
Fékezőellenállások
Ohmos értékben és teljesítményben az adott frekvenciaváltóhoz illesztett fékezőellenállások.
Kivitel:
alumíniumházas,
vagy dobozolt kivitel.
Oldalsó védőburkolatok
Kifejezetten zord környezeti feltételekhez ajánlottak, növelik a frekvenciaváltó védelmét.
Felszerelésük esetén a meghajtó 10%-os teljesítménycsökkentése (derating) szükséges.
EMC bemeneti szűrők – egyszerű csatlakoztatással
A CV50 sorozat minden meghajtója, valamint a CV30 sorozat azon modelljei, amelyek:
háromfázisú 230 V táplálásúak és ≥ 1,5 kW,
vagy 400 V táplálásúak és ≥ 4 kW,
beépített C3 kategóriájú EMC szűrővel rendelkeznek az EN 61800-3 szabvány szerint.
A többi meghajtóhoz opcionálisan elérhető C3 kategóriájú EMC szűrő, amely:
az inverter bemenetére párhuzamosan csatlakoztatható,
alul helyezkedik el,
minimális helyigényű.
