EMi3

Szervomotoros feszültségstabilizátorok 5 kVA – 5 MVA teljesítménytartományban

Állandó stabilizálás és megtakarítás túlfeszültségek esetén

Az olyan problémák, mint a hálózatra csatlakoztatott terhelések folyamatos változása, a terhelések által keltett zavarok, az elosztóhálózat lehetséges hibái, a vezetékek hosszából adódó feszültségesések, valamint a villámcsapások okozta jelenségek gyakorlatilag lehetetlenné teszik az állandó feszültségű villamosenergia-ellátást.
A Salicru EMi3 szervomotoros feszültségstabilizátorok ideális megoldást nyújtanak az érzékeny berendezések védelmére a hálózati feszültség folyamatos ingadozásaival szemben.

Továbbá, amikor egy villamos hálózat összfogyasztása csökken, a feszültség jellemzően megemelkedik, ami túlfogyasztást okoz a hálózaton maradó berendezéseknél. A stabilizátor alkalmazásával ez a túlfogyasztás megszüntethető, ami jelentős költségmegtakarítást eredményez, miközben biztosítja, hogy a csatlakoztatott fogyasztók a számukra tervezett feszültségtartományon belül működjenek.

A működési elv azon alapul, hogy egy vezérlőáramkör szabályozza a változtatható autotranszformátort, amely a sorosan kapcsolt erősítő (booster) transzformátort táplálja – fázisban vagy ellenfázisban –, annak érdekében, hogy a kimeneti feszültség elérje a névleges értéket.

Hatékony védelem minden típusú kritikus terheléshez

Az EMi3 stabilizátorok ideálisak többek között az alábbi alkalmazásokhoz, ahol a nagy teljesítmény, az erősen reaktív jelleg és a feszültségingadozásokkal szembeni nagy érzékenység jellemző:

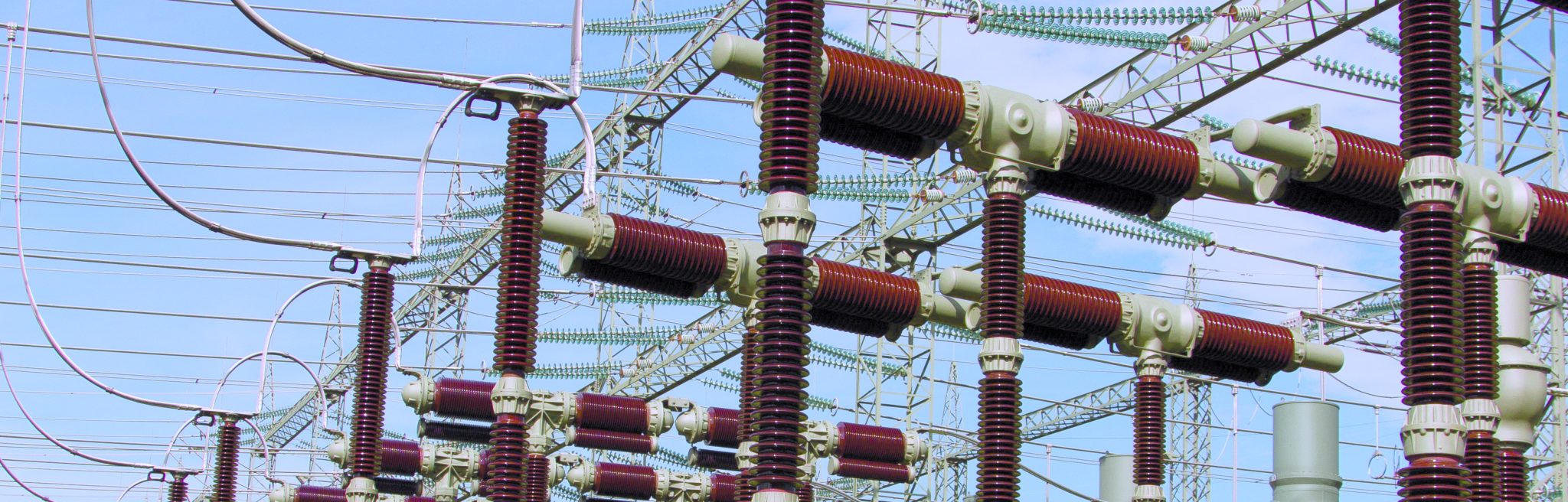

  • villamos alállomások műveletei

  • elektromos kemencék

  • CNC és numerikus vezérlések

  • liftek

  • grafikai és nyomdaipari berendezések

  • gyártósorok

  • orvosi berendezések

  • TV-átjátszó állomások

  • szerszámgépek (marógépek, élmarók, prések, esztergák, polírozógépek, szikraforgácsoló gépek stb.)

Kimeneti teljesítménytényező:
PF = 1

LCD kijelzővel és billentyűzettel ellátott
kezelőpanel

          RS-232 és
       relés interfész

        Kimeneti pontosság:
            jobb mint ±1%

          Nagy válaszsebesség

     Szabályozási tartomány:                      ±15%

Kommunikáció

  1. Foglalat távfelügyeleti modul vagy RS-232 interfész számára

  2. RS-485 soros portok

  3. MODBUS kommunikációs protokoll

  4. Programozható szárazkontakt interfész (×9)

  5. Digitális bemenet

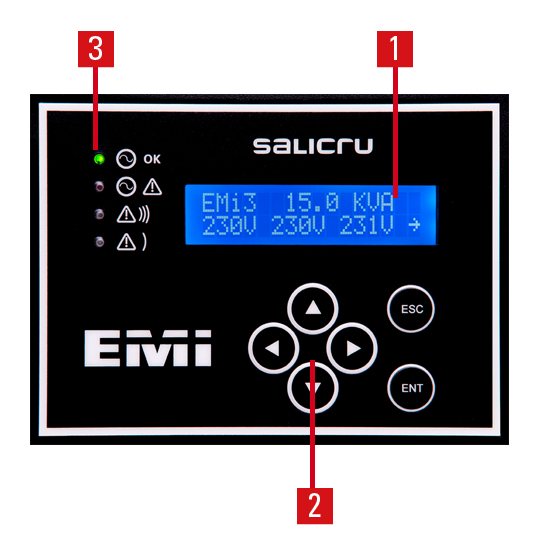

Kijelző

  • 2×16 karakteres LCD

  • Navigációs gombok

  • LED visszajelzők (riasztás, bypass, normál működés, kommunikáció)

Opcionális kiegészítők

  • Kimeneti áram-, teljesítmény- és túlterhelésmérés

  • Maximális és minimális kimeneti feszültségvédelem

  • Kézi és automatikus bypass

  • Túlterhelés-védelmi kontaktor

  • Kommunikációs és relémodul

  • Egyéb szabályozási tartományok

  • Galvanikus leválasztó transzformátor

  • Kimeneti kismegszakító

  • Bővített üzemi hőmérséklet-tartomány –20 °C-ig

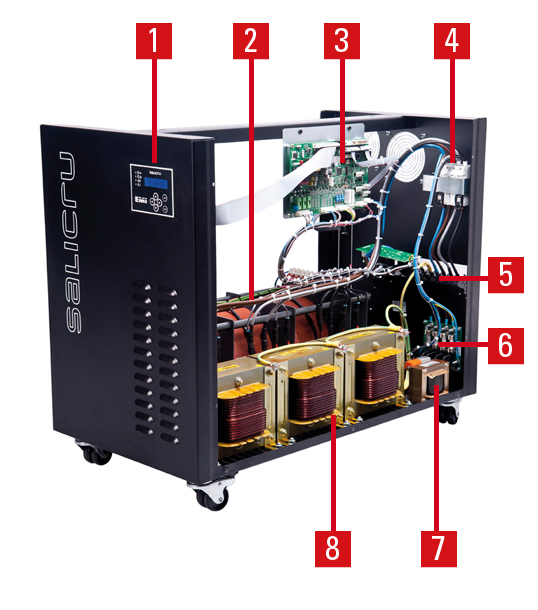

Csatlakozások / Fő egységek

  1. LCD kijelző

  2. Változtatható autotranszformátor

  3. Vezérlő NYÁK

  4. Bemeneti védelem

  5. Bemeneti és kimeneti csatlakozók

  6. Túlfeszültség-védelem

  7. Motor tápegység transzformátor

  8. Booster transzformátor

Videó

Opciók

TARTOZÉKOK

Kézi bypass

Kézi bypass és kimeneti elosztó modul.
A kézi bypass egy 3 állású átkapcsoló mechanizmuson alapul, amely az inverter–statikus bypass–kézi bypass módokat kombinálja.
A kimeneti elosztás négy egypólusú kismegszakítóra épül.

Szigetelő transzformátor

Olyan villamos berendezés, amely galvanikus leválasztást biztosít a bemenet és a kimenet között, valamint feszültségillesztést tesz lehetővé.

Túlterhelés-védelmi kontaktor

A berendezés kimenetének túlterhelés elleni védelmét biztosítja.
A normál állapot visszaállítása automatikusan megtörténik, amint a riasztási feltétel megszűnik, felhasználói beavatkozás nélkül.

Áram- és kimeneti teljesítménymérés

Jelátalakító transzformátorok teszik lehetővé az AC kimeneti áram mérését, valamint annak megjelenítését az LCD kijelzőn.
Az opció alkalmazásával a teljesítmény- és túlterhelési riasztások is megjelennek az összesített nézetben.

Egyéb szabályozási tartományok

Lehetővé teszik a kimeneti feszültség stabilizálását (±1% pontossággal) a sorozat alapértelmezett (±15%) bemeneti feszültségtartományánál szélesebb vagy szűkebb bemeneti tartomány esetén is.

Maximális / minimális feszültségvédelem automatikus visszaállítással

Védelem a stabilizátor kimenetén fellépő túl- és alulfeszültségek ellen.
A védelem teljes mértékben automatikusan áll vissza, nincs szükség manuális beavatkozásra.
