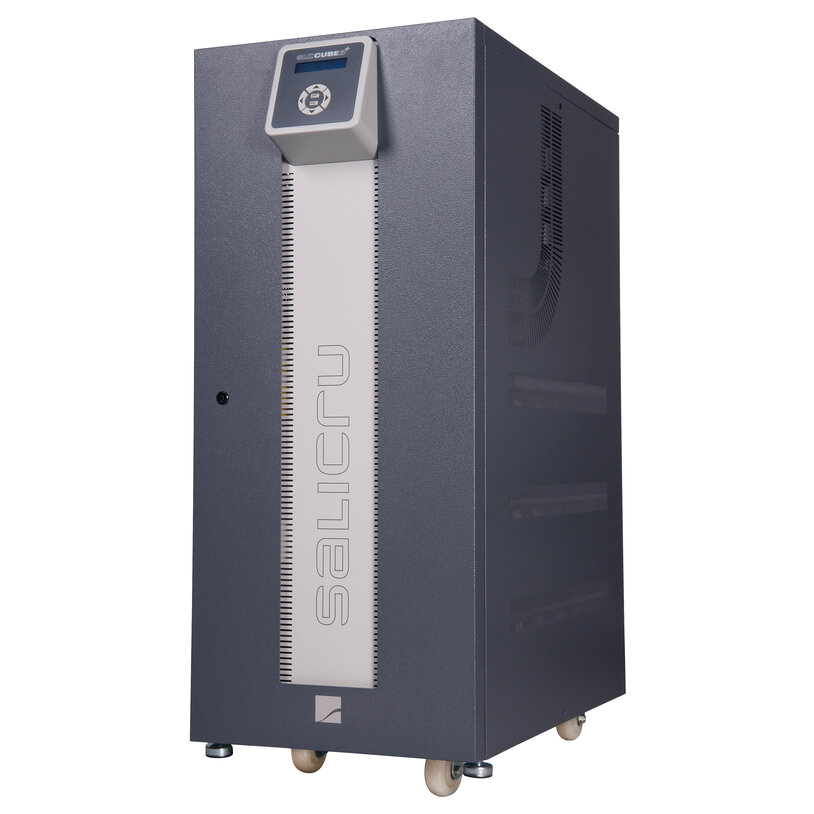

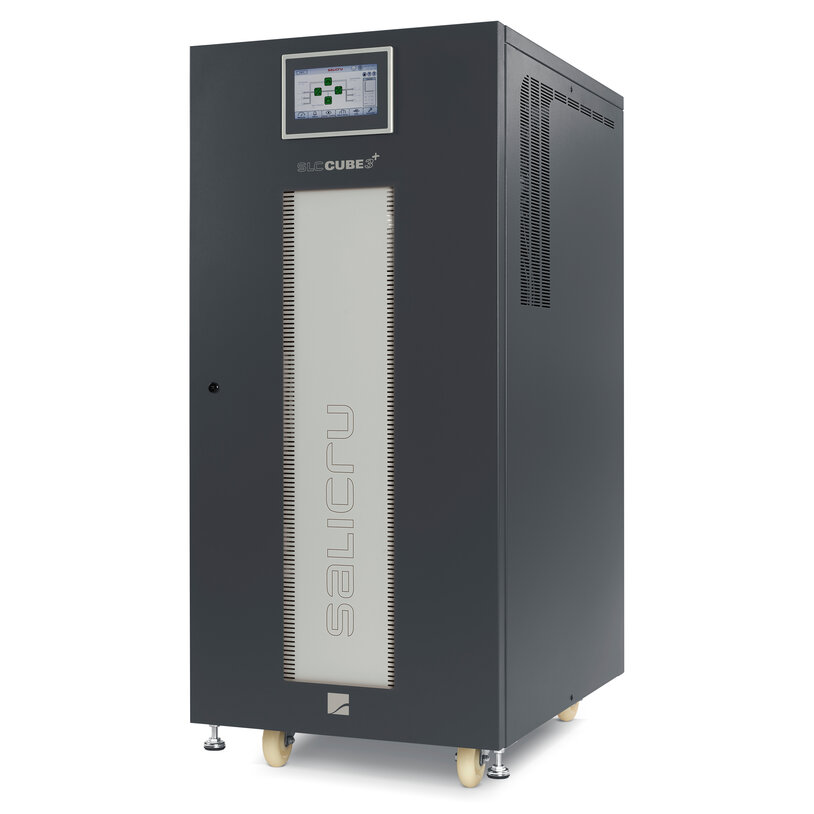

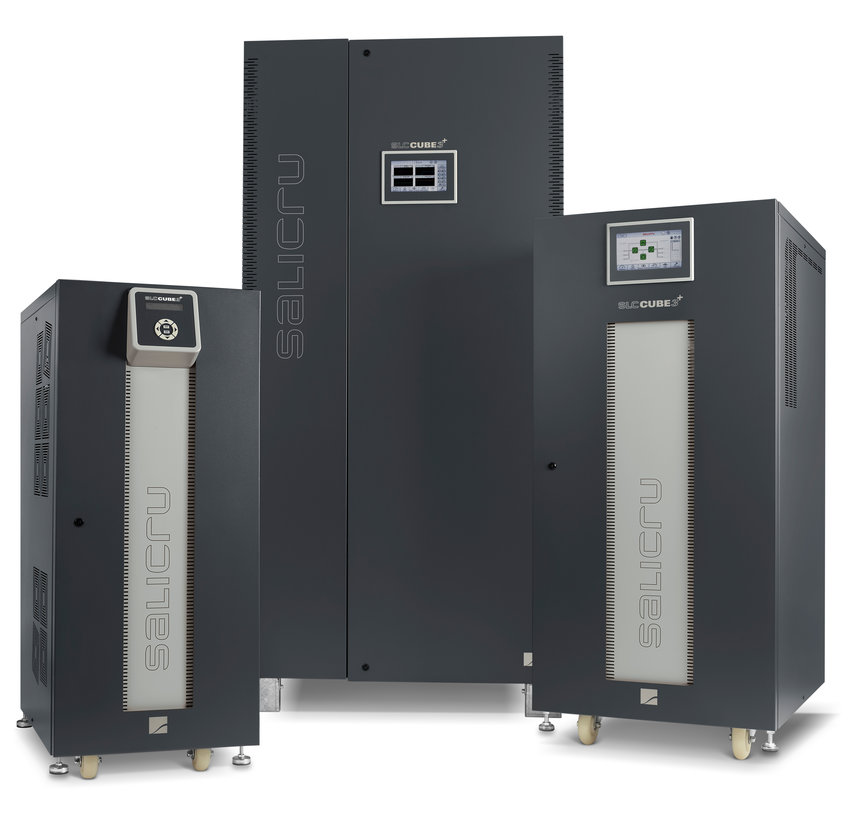

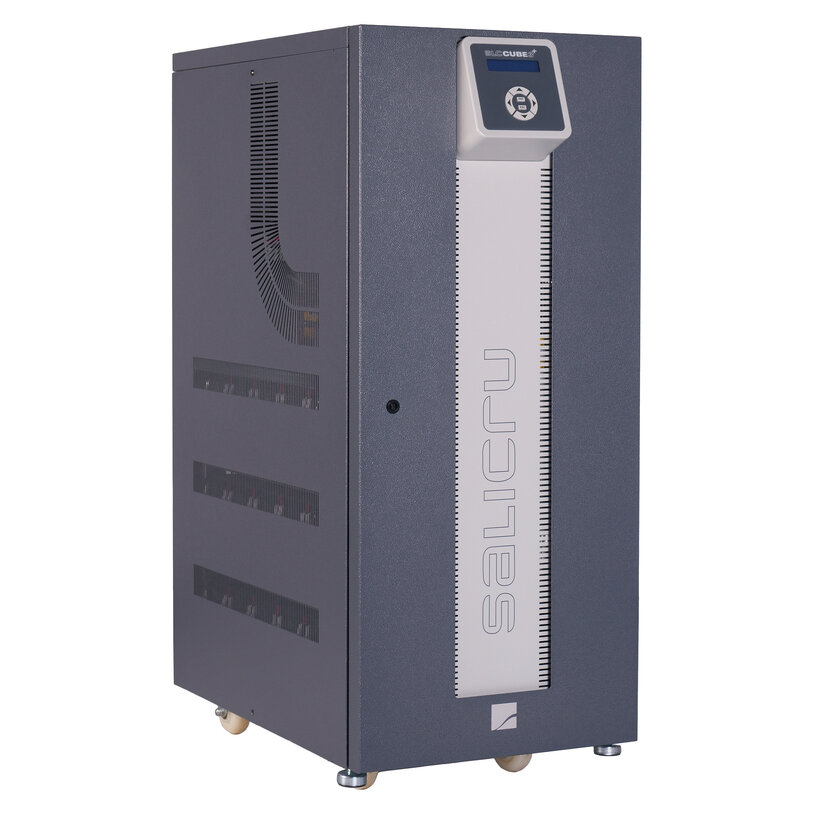

SLC CUBE3+


On-line dupla konverziós háromfázisú UPS 7,5–200 kVA

Energiahatékonyság felsőfokon, kiemelkedő elektromos védelemmel

A Salicru SLC CUBE3+ sorozata egy olyan UPS (szünetmentes tápegység) család, amely nagy teljesítményű, on-line kettős konverziós (VFI) technológiát alkalmaz, így megbízható és kiváló minőségű áramellátást biztosít, miközben jelentős energiamegtakarítást és költségcsökkentést ér el a telepítés és az üzemeltetés során.

Kiemelkedő tulajdonsága a bemeneti teljesítménytényező (PF=1) és az extrém alacsony torzítási érték (a THDi akár 1,5% alatti), amelyek hozzájárulnak a telepítési és üzemeltetési költségek csökkentéséhez, valamint javítják az elektromos hálózat minőségét.

Az kimeneti teljesítménytényező (PF=0,9) szintén előnyös, mivel optimális elektromos védelmet biztosít az informatikai rendszerek számára, és az alacsony kimeneti harmonikus torzításnak (THDv akár 0,5% alatt) köszönhetően bármilyen típusú terhelést képes védeni (induktív, rezisztív, kapacitív vagy vegyes).

A rendszer hatékonysága — akár 95% on-line módban, és 98,4% Smart Eco-módban — jelentős energiamegtakarítást biztosít, továbbá csökkenti a légkondicionálási igényt is.

A teljes körű és optimális megoldás érdekében az SLC CUBE3+ maximális alkalmazkodóképességet nyújt (már az alapmodell is), lehetőséget biztosít redundáns párhuzamos bővítésre, valamint széles körű kommunikációs opciókat kínál. Végül fontos kiemelni a készülék kis tömegét és kompakt méreteit, amelyek megkönnyítik a telepítést, és minimalizálják a szükséges alapterületet.

Úgy tervezték, hogy bármilyen környezetet megvédjen

A csúcskategóriás tervezési jellemzők, valamint a rendkívüli rugalmasság (opciók, teljesítménybővítés, kommunikáció…) teszik az SLC CUBE3+ sorozatot a legjobb választássá a különféle környezetek védelmére és biztosítására:
adatközpontok, hosting és housing rendszerek, IT-hálózatok, szerverfarmok, hang- és adatkommunikációs hálózatok…

Online kettős konverziós technológia

            Kimeneti teljesítménytényező PF=0,9            Torony kivitel

 Legfeljebb 4 egységig párhuzamosítható

RS232 és USB-HID kommunikációs interfészek Intelligens foglalat SNMP-                        hez

Elérhető bővített akkumulátoros üzemidő Frekvenciakonverziós funkció

     Eco-mód működés

        Karbantartási bypass

    SLC Greenergy Solutions

             Felügyeleti szoftver

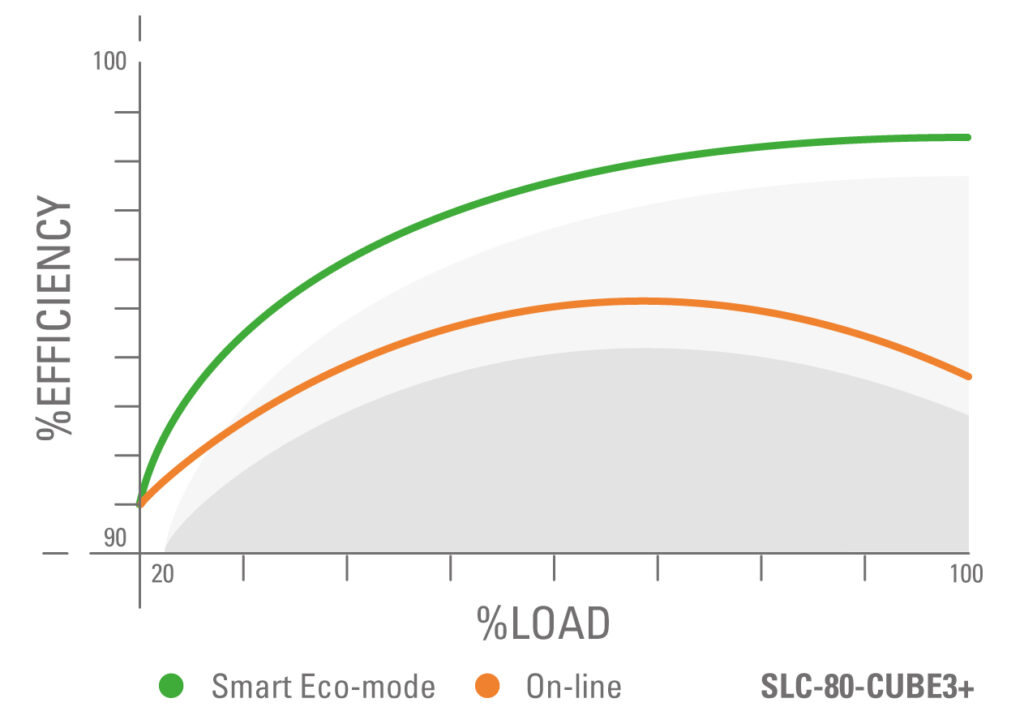

Akár 95% hatékonyság On-line kettős konverziós módban

Az alkalmazott technológia lehetővé teszi, hogy a készülék a felvett energia maximumát hasznosítsa bármilyen terhelési tartományban.

Ez jelentős energiafogyasztási megtakarítást eredményez, és csökkenti a telepítési és légkondicionálási igényt.

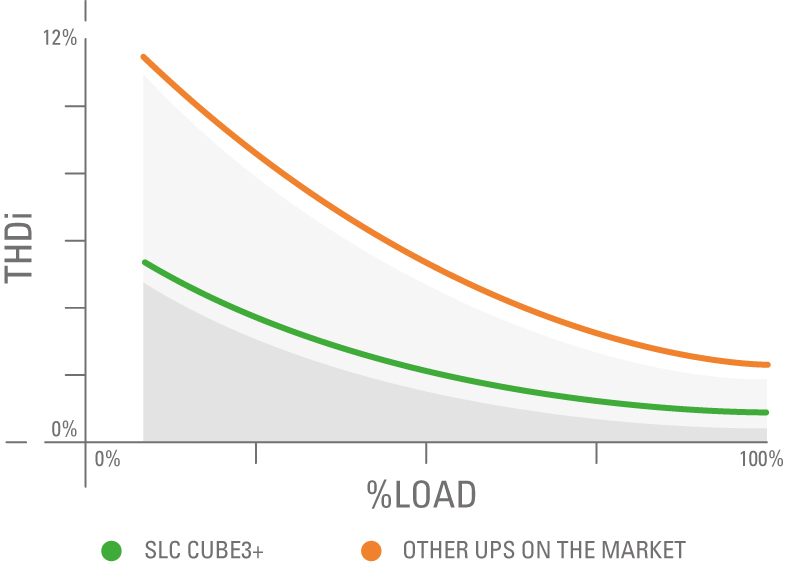

A legalacsonyabb bemeneti áramtorzítás (THDi) a piacon

A bemeneti áramtorzítás THDi < 1,5% teljes terhelés mellett, és még csak THDi < 5% mindössze 10% terhelésnél is.

Ez megakadályozza a felsőbb szintű hálózat szennyezését, lehetővé teszi kisebb teljesítményű generátorok, kábelek és védelmek használatát, valamint hozzájárul az elektromos hálózat minőségének javításához.

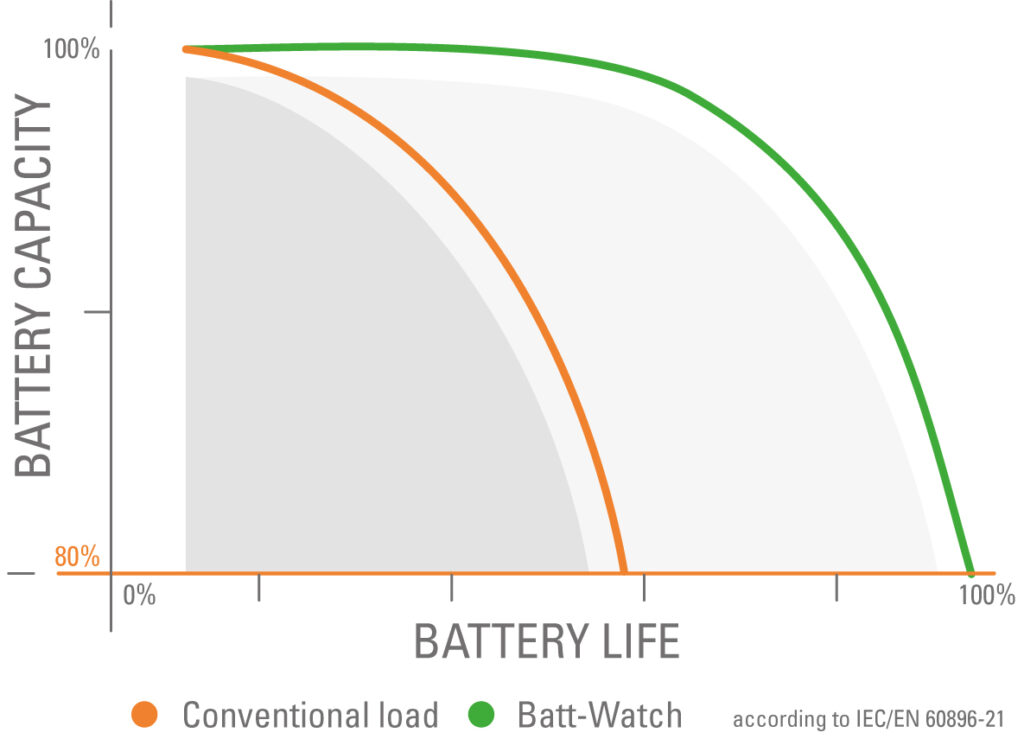

Akkumulátorfelügyelet és -ellenőrzés (Batt-Watch)

Az akkumulátortöltési funkciók továbbfejlesztése, valamint az alapvető paraméterek felügyelete, mint például a tartalékidő végén lévő kritikus feszültség, illetve a töltés szabályozása a környezeti hőmérséklet, a csatlakoztatott terhelés vagy az akkumulátor típusa alapján.

Ez meghosszabbítja az akkumulátor élettartamát, csökkenti a karbantartási költségeket, és gyorsabb akkumulátortöltést biztosít.

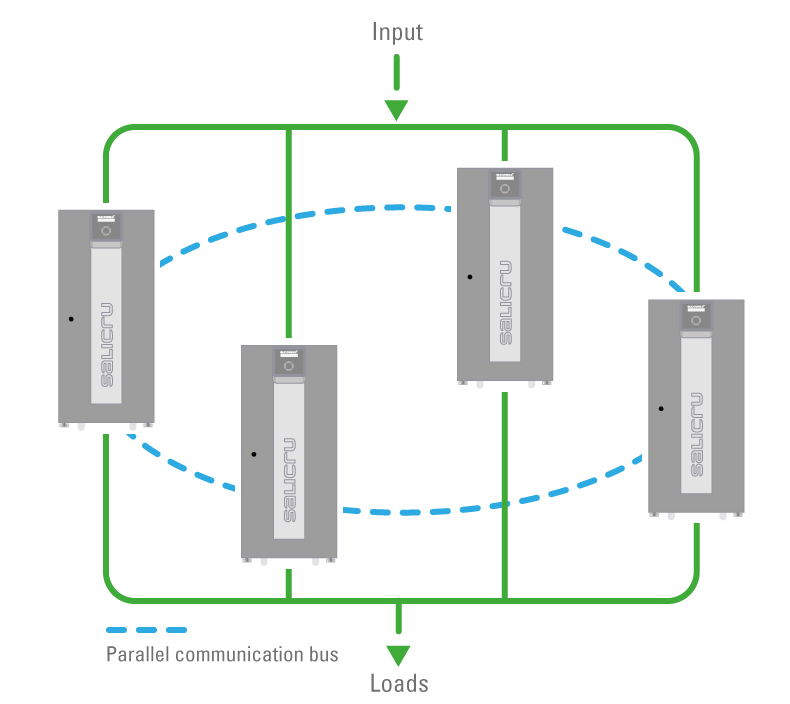

Párhuzamos-redundáns konfiguráció (N+1)

Úgy lett kialakítva, hogy akár 4 UPS is összekapcsolható legyen további hardver nélkül, olyan rendszerekhez, ahol redundancia a cél, vagy ahol teljesítménybővítés szükséges.

Ez nagyobb biztonságot nyújt a terhelések számára, és növeli a rendszer megbízhatóságát kritikus telepítésekben.

Kimeneti teljesítménytényező = 0,9

Optimális energiavédelmet biztosít a korszerű, aktív teljesítménytényező-javítással (APFC) rendelkező IT-berendezésekhez.

Ez nagyobb védelmi kapacitást és nagyobb rugalmasságot ad a különböző típusú terhelések biztonságos kiszolgálásához.

Kiterjedt vezérlési és felügyeleti lehetőségek

7”-os színes érintőkijelző (80 kVA-tól alapfelszereltség, opcionálisan 60 kVA-ig) és többféle kommunikációs lehetőség.

Ez több kommunikációs csatornát biztosít a hatékony és intelligens menedzsmenthez.

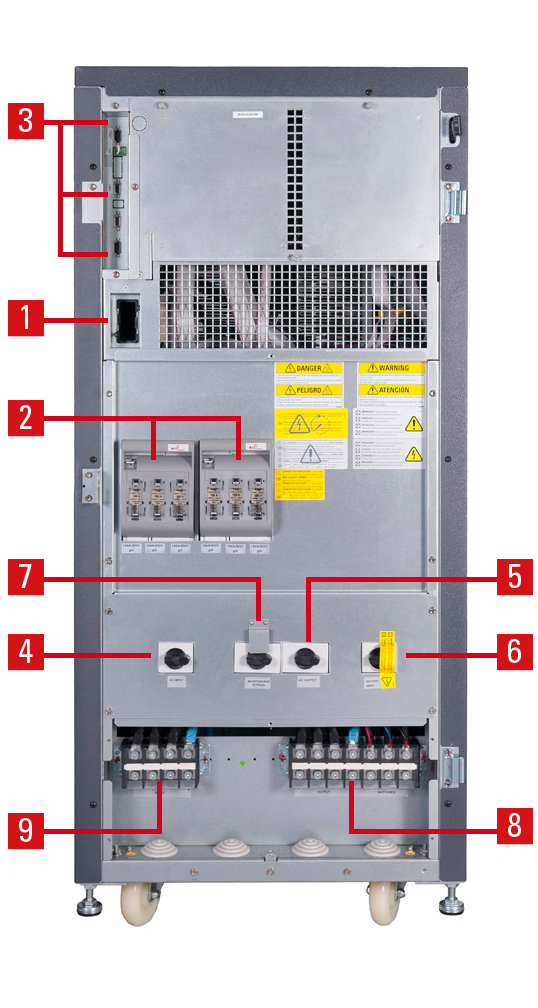

Csatlakozások
  1. Kártyahely (opció).

  2. Belső védelmi biztosítékok (csak a 80 kVA modelleknél).

  3. Kommunikációs interfészek.

  4. Áramköri megszakító / Bemeneti megszakító.

  5. Kimeneti megszakító.

  6. Biztosítéktartó / teljesítménykapcsoló.

  7. Kézi bypass.

  8. Kimeneti kapcsok.

  9. Bemeneti és kimeneti kapcsok.

Letölthető dokumentumok

ADATLAP
ES · CA · EN · FR · DE · PT
Katalógusok

Termékkatalógus
ES · EN · FR

Általános katalógus
ES · CA · EN · FR · DE · PT

Kézikönyvek

SLC CUBE3+ háromfázisú be-/kimenet telepítési útmutató

ES · EN


SLC CUBE3+-B háromfázisú be-/kimenet telepítési útmutató
ES · EN

SLC CUBE3+ egyfázisú be-/kimenet telepítési útmutató
ES · EN

SLC CUBE3+ -B egyfázisú be-/kimenet telepítési útmutató
ES · EN

SLC CUBE3+ -B háromfázisú bemenet / egyfázisú kimenet telepítése
ES · EN

SLC CUBE3+ -B egyfázisú bemenet / háromfázisú kimenet telepítése
ES · EN

Kézikönyv
ES · EN · FR · DE

Érintőképernyős vezérlőpanel kézikönyv
ES · EN · FR · DE

Bypass doboz kézikönyv
ES · EN

Protokolltérkép – IN46701
ES · EN


Felhasználói kézikönyv – Opciók
ES · EN

Termékismertető
ES · EN · FR

Gyors kicsomagolási útmutató
ES · EN

Méretrajz SLC CUBE3+ 10–60 kVA
ES · CA · EN · FR · PT

Méretrajz SLC CUBE3+ 10–60 kVA
ES · CA · EN · FR · PT

Méretrajz SLC CUBE3+ B1 15–200 kVA
ES · CA · EN · FR · PT

Tanúsítványok és nyilatkozatok

Megfelelőségi nyilatkozat

ES · EN

Műszaki dokumentáció
ES · EN

Típusvizsgálati tanúsítvány
ES · EN · FR

ISO 45001 tanúsítvány
ES · CA · EN · FR · DE · PT

ISO 9001 tanúsítvány
ES · CA · EN · FR · DE · PT

ISO 14001 tanúsítvány
ES · CA · EN · FR · DE · PT





Útmutatók
Élettartam végi (End of Life) útmutató

ES · EN

Biztonsági utasítások
ES · CA · EN · FR · DE · PT

Szoftver

VIEWPOWER HTML

Windows
installViewPower_Windows – 109 MB
Letöltés

installViewPowerHTML_Windows_XP_2003_2008 – 109 MB
Letöltés

Mac OS
ViewPowerHTML_MAC_x64_Intel – 81,7 MB
Letöltés

installViewPowerHTML_MAC_x64_Mchip – 79,1 MB
Letöltés

Linux
ViewPowerHTML_Linux_x86_64 – 77 MB
Letöltés

ViewPowerHTML_Linux_text_x86_64 – 116 MB
Letöltés

ViewPowerHTML_Linux_text_i386 – 77,9 MB
Letöltés
ViewPowerHTML_Linux_i386 – 77,3 MB
Letöltés

DOKUMENTÁCIÓ

Windows
ViewPower HTML5 felhasználói kézikönyv
Letöltés

Hogyan állítsuk le az ESXi-t SSH-n keresztül_20200110
Letöltés

Mac OS
ViewPower HTML5 felhasználói kézikönyv
Letöltés



Hogyan állítsuk le az ESXi-t SSH-n keresztül_20200110
Letöltés

Linux
ViewPower HTML5 felhasználói kézikönyv
Letöltés

Hogyan állítsuk le az ESXi-t SSH-n keresztül_20200110
Letöltés

VMware ESXi

ViewPower HTML5 felhasználói kézikönyv
Letöltés

Hogyan állítsuk le az ESXi-t SSH-n keresztül_20200110
Letöltés

VMware ESXi Gyors Útmutató – VIEWPOWER
Letöltés

Opciók

TARTOZÉKOK

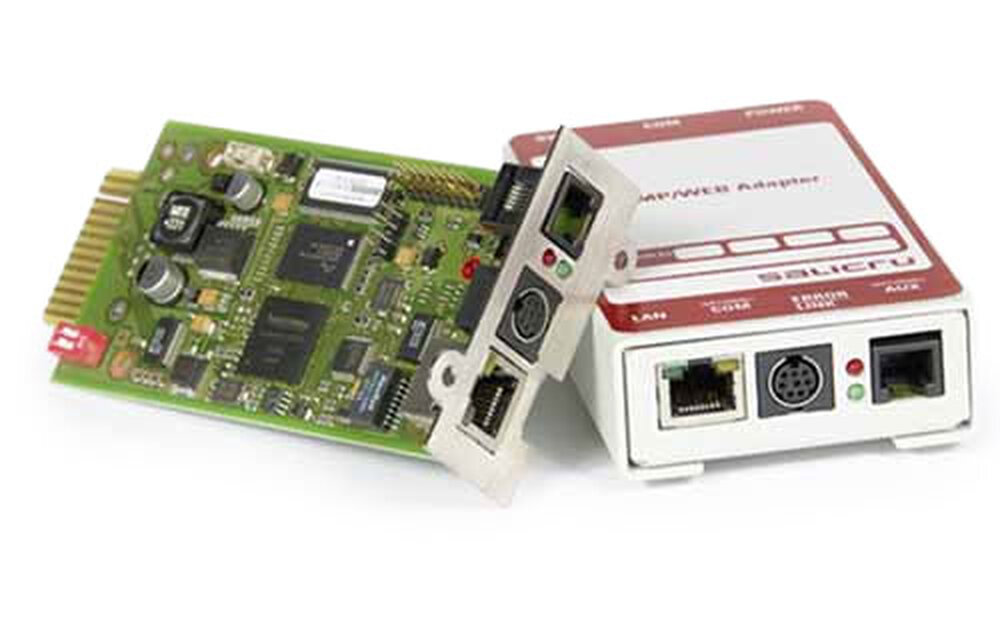

Ethernet/SNMP Web Adapter

SNMP adapter, amely lehetővé teszi a berendezés integrálását az IT-hálózatba egy IP-cím használatával. A csomag tartalmazza az adaptert, a programozó szoftvert tartalmazó CD-t, a konfigurációs kábelt, a MIB-et (Management Information Base) és a felhasználói kézikönyvet. Kártya vagy doboz kivitelben elérhető.

UNMS II szoftver

Olyan hálózatokhoz, ahol egynél több UPS látja el a fogyasztókat, és központi felügyelet szükséges egyetlen vezérlőpontról, az UNMS II szoftver (UPS Network Management System) a tökéletes megoldás. Az UNMS II lehetővé teszi több, Ethernet SNMP/Web Adapterrel és/vagy szenzorokkal rendelkező UPS felügyeletét. Az UNMS II csomagok 9, 25, 50 vagy 150 licenccel érhetők el.

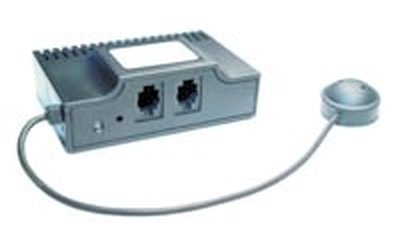

BACS II

Felügyeleti, kezelési és riasztási rendszer ólom-savas akkumulátorokhoz. Biztosítja az akkumulátorrendszer teljes működését, megelőzve a hibás akkumulátorok által okozott váratlan vagy rejtett meghibásodásokat. A rendszer összetevői: WebManager, akkumulátormodulok, kapcsolódó busz.

Kábel párhuzamos telepítésekhez

Kommunikációs kábel egyszerű vagy redundáns párhuzamos telepítésekhez.

Külső kézi bypass

Külső kézi bypass karbantartási műveletekhez, amely elektromosan leválasztja a berendezést. Típusa: make before break.

Bemeneti/kimeneti feszültségkonfigurációk

Egyeztessen velünk az elérhető egyfázis/egyfázis, háromfázis/egyfázis és egyfázis/háromfázis bemeneti/kimeneti konfigurációk miatt.

IP21 védettségi szint

IP21 védettségű burkolat az IEC 60529 szabvány szerinti fokozatoknak megfelelően.

Külön bypass ág

Kettős tápellátású létesítményekhez, amely lehetővé teszi az inverter és a bypass ág tápellátásának szétválasztását.

Visszatáplálás elleni védelem

A visszatáplálás elleni védelem többletvédelmet biztosít bemeneten arra az esetre, ha a bypass tirisztorok zárlatosak lennének. A belső visszatáplálás-gátló kontaktor használata a bypass ágban biztonságot nyújt a statikus bypass vonalon fellépő hibák esetén, és megakadályozza, hogy a bemenetre visszatáplálás kerüljön.

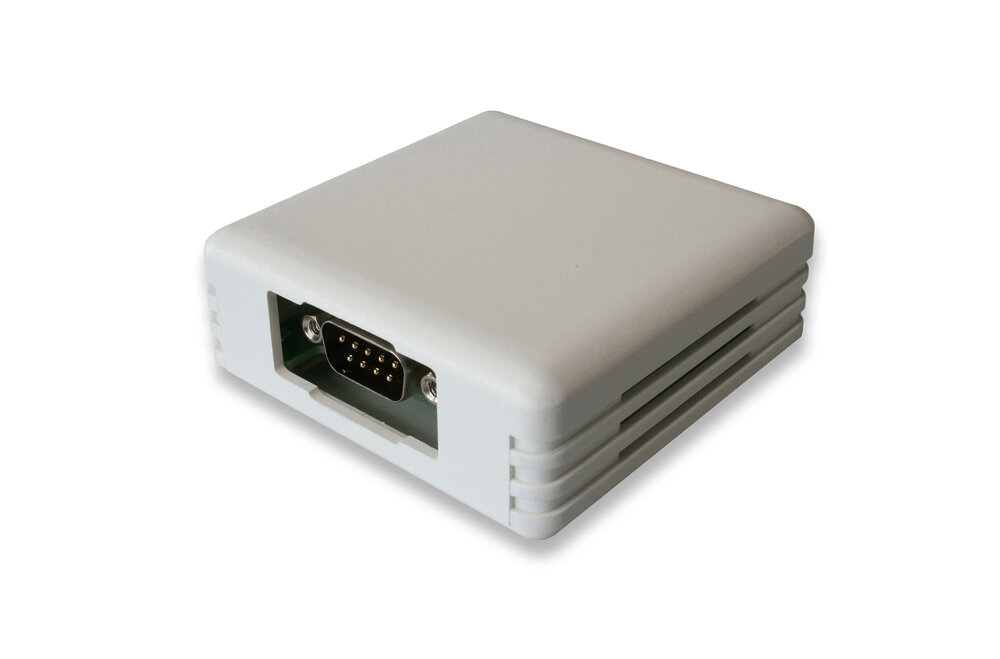

Hőmérséklet- és páratartalom-érzékelő

Érzékelő a berendezés és az akkumulátor környezeti hőmérsékletének és páratartalmának mérésére.

Leválasztó transzformátor

Olyan elektromos eszköz, amely galvanikus leválasztást biztosít a bemenet és a kimenet között, valamint feszültségillesztést végez.

Autotranszformátor más feszültségekhez

Az eszköz más névleges feszültségekre való illesztésére szolgál (3×380/400/415 V + N).
